52監測網 › 首頁 › 行業資訊› 專家報告

第77期 BIM培訓之BIM引領建筑業未來

2020-3-11 14:15

原作者: 52監測網 來自: 52監測網 收藏分享邀請

【52監測網】BIM究竟是什么？BIM主要技術范圍？BIM的價值與體現？BIM應用現狀與前景？BIM應用軟硬件配置

52監測網專家報告分享-第77期

《BIM培訓之BIM引領建筑業未來》

報告目錄：

一、BIM究竟是什么

二、BIM主要技術范圍

三、BIM的價值與體現

四、BIM應用現狀與前景

五、BIM應用軟硬件配置

報告簡介：

一、BIM究竟是什么

1、BIM全稱：Building Information Modeling。BIM是利用數字模型對項目進行設計、施工和運營的過程。

美國國家BIM標準對BIM的含義進行了如下四個層面的解釋：

a.一個設施（建設項目）物理和功能特性的數字表達；

b.一個共享的知識資源；

c.一個分享有關這個設施的信息，為該設施從概念開始的全生命周期的所有決策提供可靠依據的過程；

d.在項目不同階段不同利益相關方通過在BIM中插入、提取、更新和修改信息以支持和反應其各自職責的協同作業。

2、BIM模型：是BIM這個過程的工作成果，BIM定義中那個為建設項目全生命周期設計、施工、運營服務的“數字模型”。目前在實際工作中，一個建設項目的BIM模型通常不止一個，而是多個在不同程度上互相關聯的用于不同目的的數字模型。

一個項目常用的BIM模型有以下幾個類型：

? 設計和施工圖模型

? 設計協調模型

? 特定系統的分析模型

? 成本和計劃模型

? 施工協調模型

? 特定系統的加工詳圖和預制模型

? 竣工模型

3、BIM思想的由來：

?1975年，Chuck Eastman，“BIM之父”，“Building Description System”系統；

?20世紀80年代后，芬蘭學者，“Product Information Model”系統；

?1986年，美國學者Robert Aish，“Building Modeling”；

?2002年由Autodesk公司提出建筑信息模型(Building Information Modeling，BIM),是對建筑設計的創新。

?進入21世紀，BIM研究和應用得到突破性進展；隨著計算機軟硬件水平的迅速發展，全球三大建筑軟件開發商，都推出了自己的BIM軟件，并在全球多個項目上進行了試用且取得了不錯的效果

4、BIM的定義：

百度百科：建筑信息模型，是以三維數字技術為基礎，集成了建筑工程項目各種相關信息的工程數據模型，是對該工程項目相關信息的詳盡表達。建筑信息模型是數字技術在建筑工程中的直接應用，以解決建筑工程在軟件中的描述問題，使設計人員和工程技術人員能夠?qū)Ω鞣N建筑信息做出正確的應對，并為協同工作提供堅實的基礎。

建筑信息模型同時又是一種應用于設計、建造、管理的數字化方法，這種方法支持建筑工程的集成管理環境，可以使建筑工程在其整個進程中顯著提高效率和大量減少風險。

維基百科:Building Information Modeling (BIM) is the process of generating and managing building data during its life cycle.

Typically it uses three-dimensional, real-time, dynamic building modeling software to increase productivity in building design and construction. The process produces the Building Information Model(also abbreviated BIM), which encompasses building geometry, spatialrelationships, geographic information, and quantities and propertiesof building components.

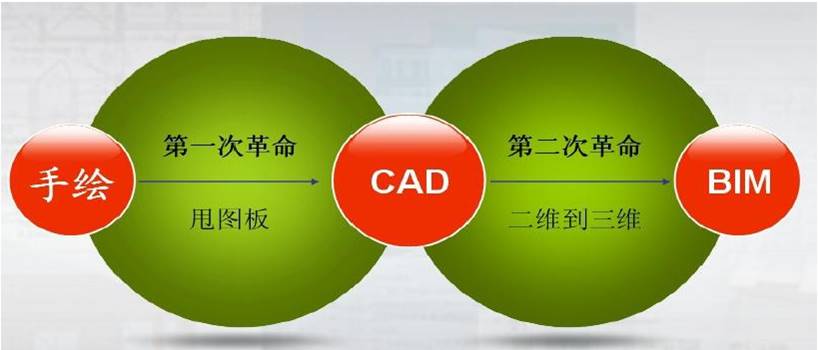

5、傳統CAD與BIM的區別：

說明：這里的CAD和BIM既不是單獨指某種軟件，也不是特別指某種技術，這兩個縮寫來代表兩個時代。CAD代表地球人基本上甩掉圖板再也看不到手繪圖紙的那個年代，也就是當下，應該說已經差不多有十幾二十年。BIM代表我們正在和即將要進入的那個多維設計時代。

那么，CAD時代和BIM時代到底有些什么不同呢？

? 從二維（以下簡稱2D）設計轉向三維（以下簡稱3D）設計;

? 從線條繪圖轉向構件布置;

? 從單純幾何表現轉向全信息模型集成;

? 從各工種單獨完成項目轉向各工種協同完成項目;

? 從離散的分步設計轉向基于同一模型的全過程整體設計;

? 從單一設計交付轉向建筑全生命周期支持;

從2D CAD過渡到以 BIM 技術為核心的多種建筑3D CAD，將是未來計算機輔助建筑設計的發展趨勢。

6、BIM的基本特點：

1）可視化：也就是BIM領域常說的“所見即所得”。

2）協調性：各專業項目信息出現“不兼容”現象。如管道與結構沖突，各個房間出現冷熱不均，預留的洞口沒留或尺寸不對等情況；使用有效BIM協調流程進行協調綜合，減少不合理變更方案或問題變更方案。

3）模擬性：3D畫面的模擬；能效、緊急疏散、日照、熱能傳導等的模擬。4D（發展時間上）的模擬；5D（造價控制上）的模擬；對地震人員逃生及消防人員疏散等日常緊急情況的處理方式的模擬。

4）優化性：BIM及與其配套的各種優化工具能對項目進行可能的優化處理；利用模型提供的各種信息來優化，如幾何、物理、規則、建筑物變化以后的各種情況信息；給復雜程度高的建筑優化

5）可出圖性：BIM并不是為了出大家日常多見的建筑設計院所出的建筑設計圖紙，及一些構件加工的圖紙。而是通過對建筑物進行了可視化展示、協調、模擬、優化以后，可以幫助業主出圖。

二、BIM主要技術范圍

1、基本條件： a建模，軟件 b思維、習慣（流程）c后期管理

2、技術應用之創意方案：創意方案階段使用參數化聯動邏輯，建筑師減少思維制約，通過理性與感性相結合，反復推敲，總體比選，優化平衡，驗證，達到最理想方案。

技術應用之建筑設計

基于三維協同平臺的建筑設計，可使多位設計師在準確數據的平臺上同時工作、更新，減少溝通成本，大幅下降出錯幾率。

技術應用之綠色分析

技術應用之結構設計

傳統結構設計由于專業性限制及軟件并不能很好地結合建筑本體進行結構設計，由計算模型調整為平法圖需要人工大量優化調整。“建筑錯，結構跟著錯”，這是結構設計師最常表達的不滿。準確的結構設計對于建筑整體表現及控制造價非常重要。

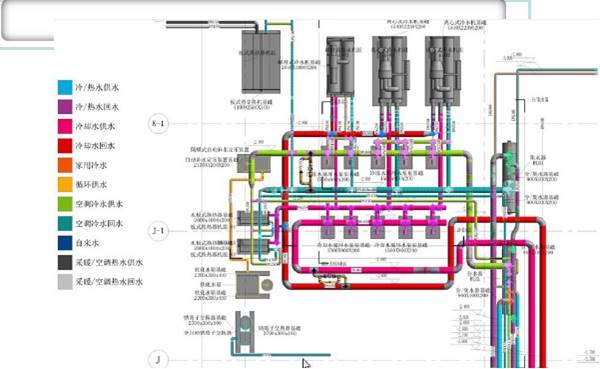

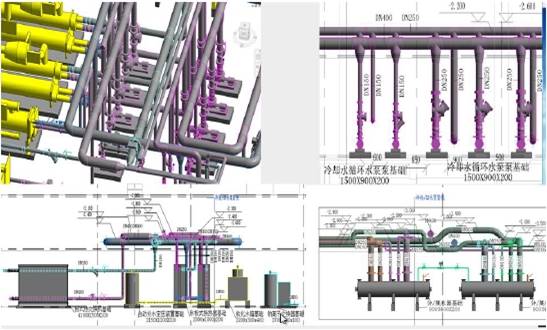

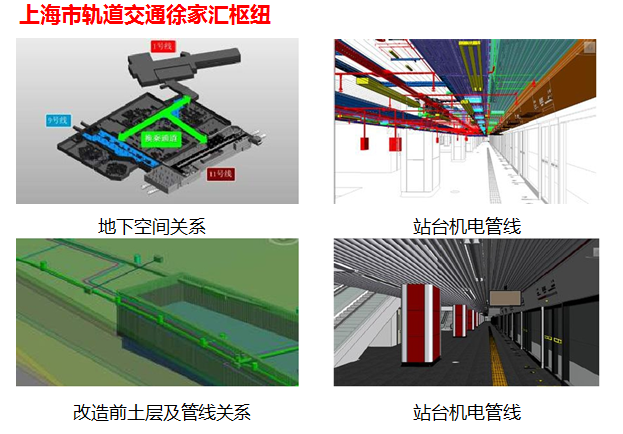

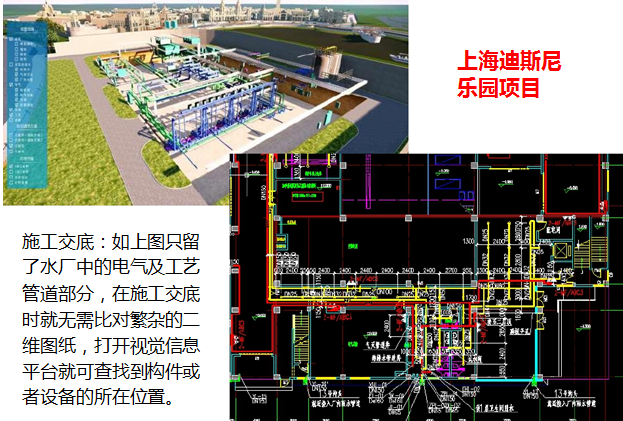

技術應用之機電設計

機電專業是建筑物的血液和脈絡，日趨復雜的系統在有限的空間內排布，各專業碰撞沖突嚴重。在三維可視化的基礎，機電設計師可以提前對各個專業進行排布，避免后期大量修改。

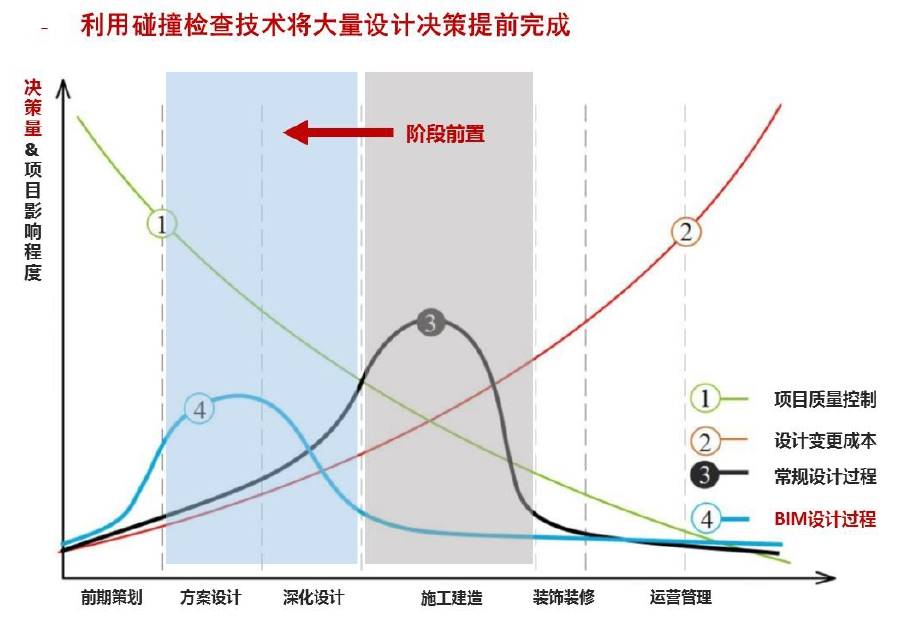

技術應用之碰撞檢測
