第81期貴州山區特大橋橋位比選及橋型方案選擇研究

2020-4-21 17:48

原作者: 52監測網 來自: 52監測網 收藏分享邀請

【52監測網】第81期貴州山區特大橋橋位比選及橋型方案選擇研究

52監測網專家報告分享-第81期

貴州山區特大橋橋位比選及橋型方案選擇研究

王瑞甫貴州省交通規劃勘察設計研究院股份有限公司交通事業部常務副總經理

一、貴州省公路特大橋建設情況

二、貴州山區特大橋橋位比選研究

三、貴州山區特大橋橋型比選研究

四、貴州省其他特大橋簡介

五、經驗總結

內容簡介

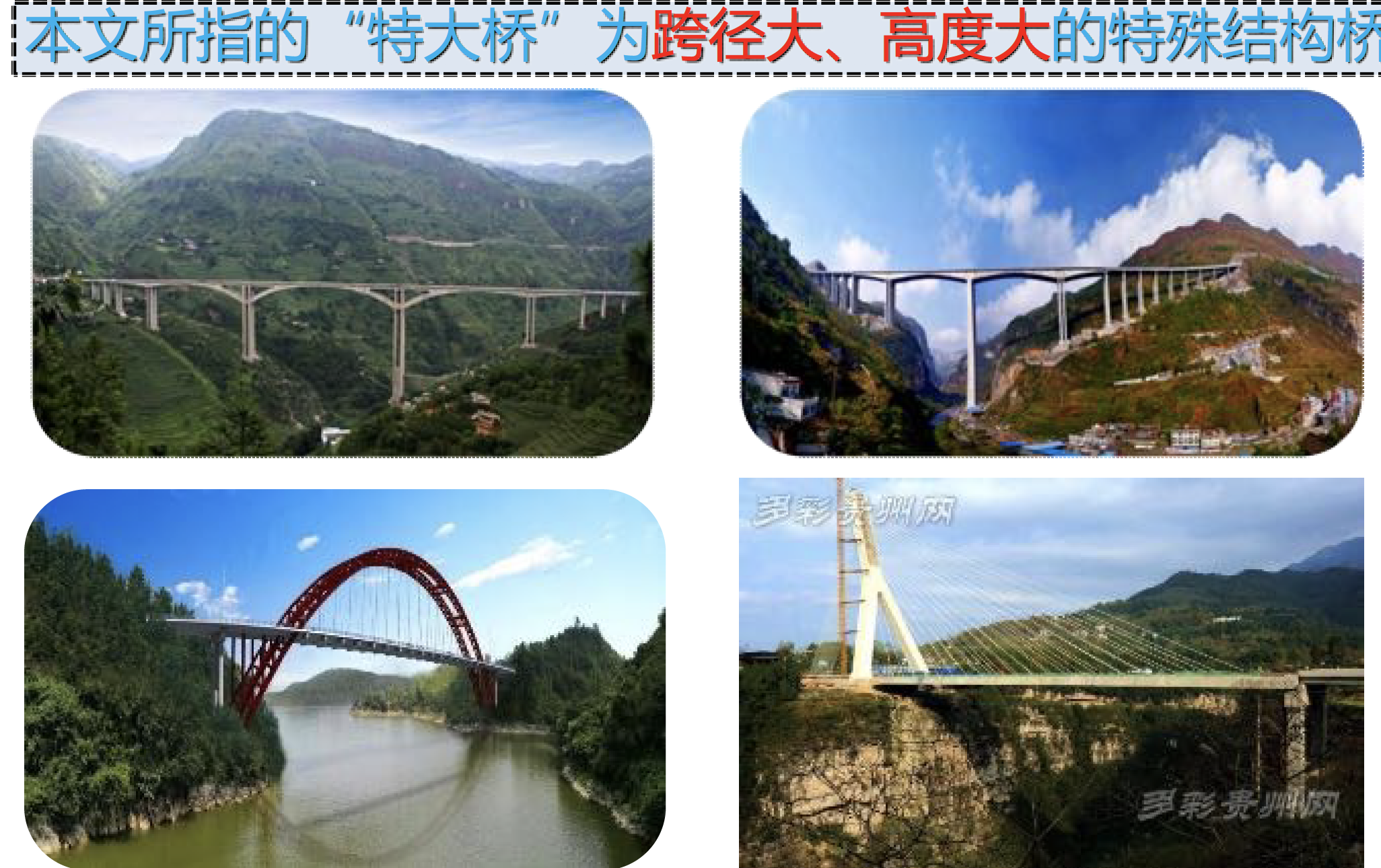

一、貴州省公路特大橋建設情況

貴州省特殊的地形地質條件

地形條件：貴州山地和丘陵占總面積的92.5%，是我國唯一沒有平原支撐的省份，交通不暢是制約貴州經濟社會發展最主要的“瓶頸”，叢山峻嶺溝壑縱橫。

興義萬峰林

晴隆二十四道拐

地質條件：地質條件復雜，巖溶采空區、順層、堆積體、危巖、滑坡等不良地質極其發育。

典型巖溶

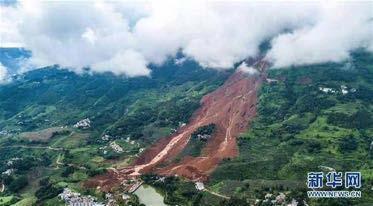

7.23六盤水市水城縣雞場滑坡

貴州省公路特大橋梁建設概況

截止2018年底，全省己建成高速公路6450公里。共有特大橋300余座，大橋近6000座。 2015年底率先在西部省份實現了縣縣通高速。2022年我省高速公路通車?yán)锍虒⒊^(guò)10000公里，普通國省干線及縣鄉道上特大橋日益增多。

《中71路峽谷大橋》：懸索橋17座（8座）斜拉橋24座（12座）拱橋31座（10座）梁橋36座（12座）-貴州橋梁占約40%

二、貴州山區特大橋橋位比選研究

山區公路橋梁橋位比選原則

1）中、小橋嚴格服從路線布設。

2）大橋、特大橋梁應做多方案、同深度橋位比選，并作為控制點，總體達到與路線走向一致，做到路、橋綜合考慮、銜接合理。

3）充分考慮不同橋位的地形、地質及水文條件，繞避大型不良地質，如斷層、滑坡、泥石流和強巖溶等。

4）充分考慮經濟與社會成本的因素。

5）充分考慮環境保護的影響，力爭把對自然環境的破壞減至最小。

6）充分考慮地面及地下設施、施工場地、材料運輸?shù)仁┕ひ蛩亍?/font>

7）充分征求地方政府相關部門的意見。

山區在建或擬建特大橋橋位比選典型案例（山區特大橋橋位比選典型案例）

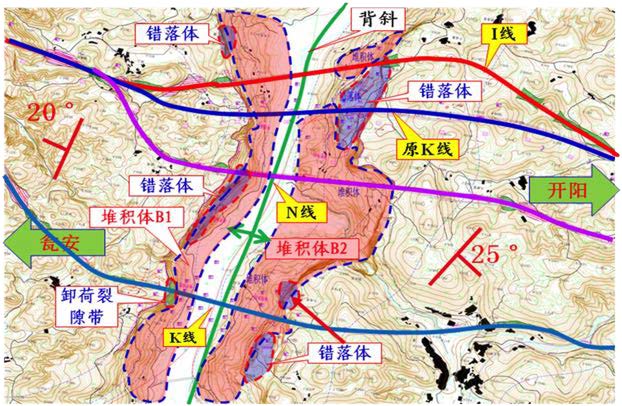

（1）甕開高速開州湖特大橋

擬建開州湖特大橋位于甕安至開陽高速公路K35～K37路段，橫跨洛旺河峽谷。橋區洛旺河峽谷呈"U"形，谷底部寬約350～600m，頂寬1.1～1.3km，高差175～360m。

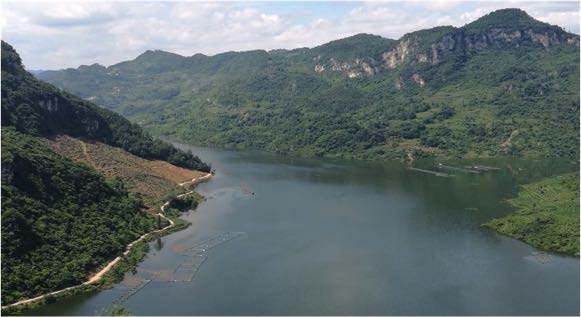

洛望河河谷地形地貌

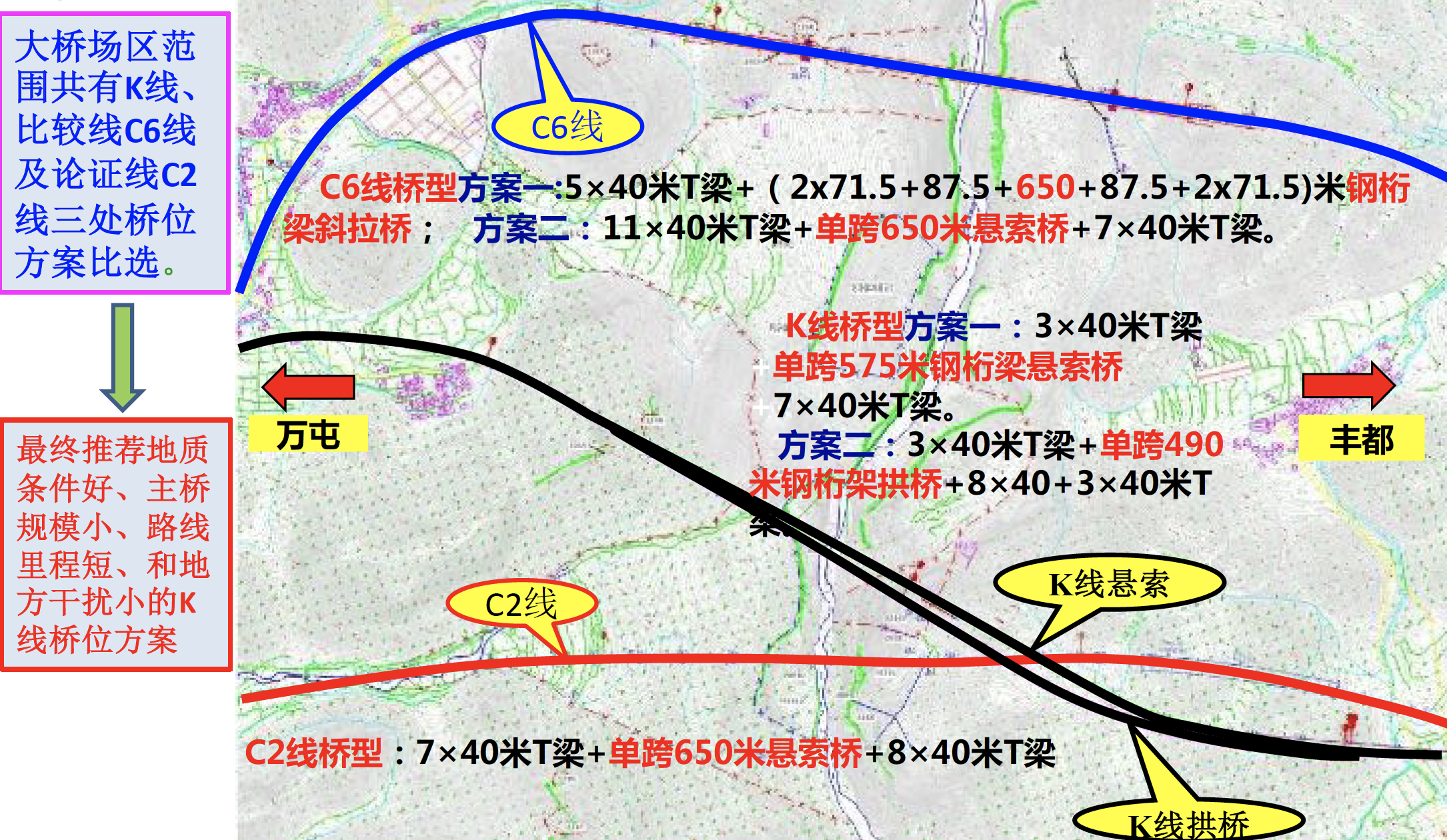

（2）興義環城高速峰林特大橋

擬建峰林特大橋位于興義環線高速公路K13～K20路段，橫跨馬嶺河峽谷，橋區馬嶺河峽谷呈"V"形。

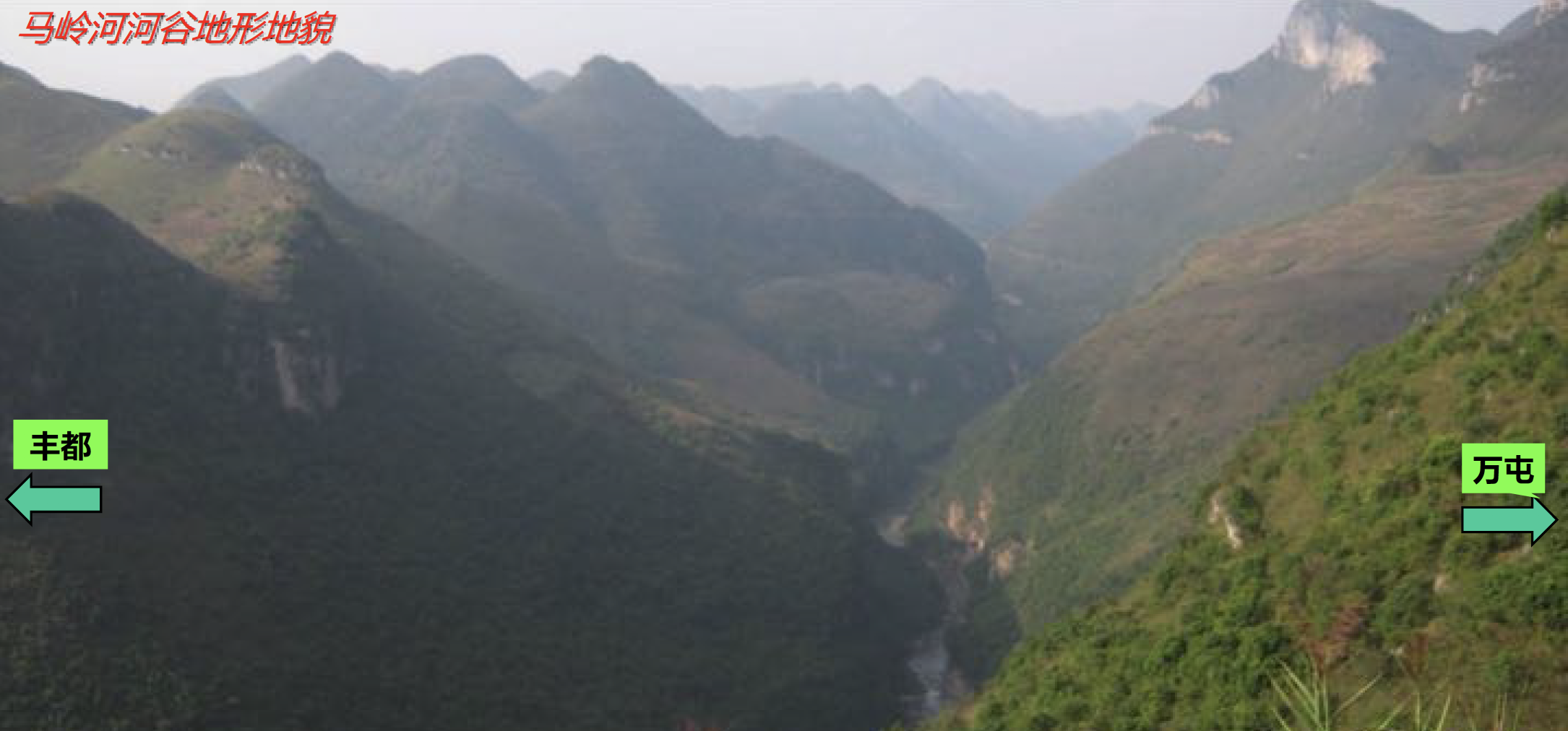

馬嶺河河谷地形地貌

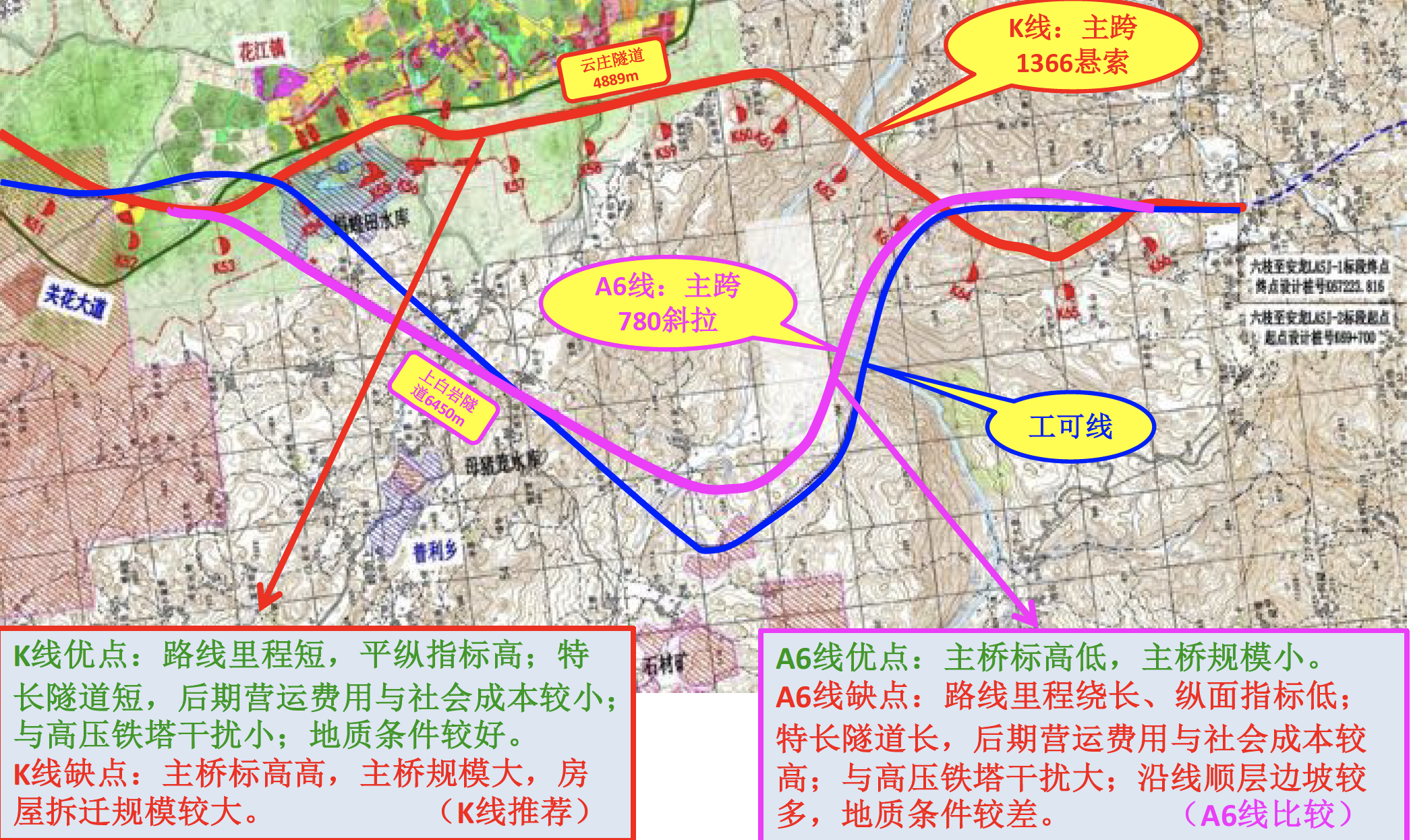

（3）六安高速花江特大橋

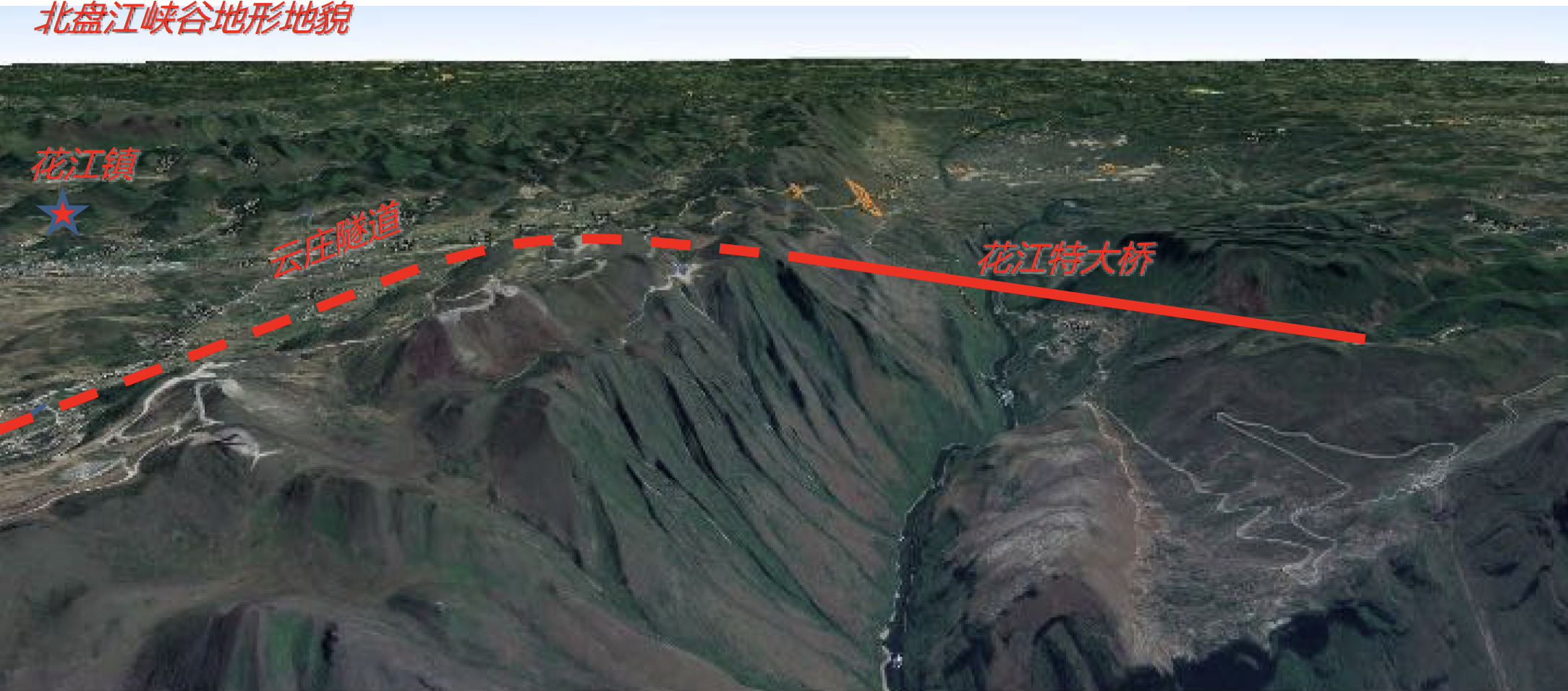

擬建花江特大橋位于六安高速公路K52～K67路段，橫跨北盤江谷，橋區北盤江峽谷呈"V"形。河谷兩側呈陡坎地形，自然橫坡角度約45°～82 °。橋區屬中切侵蝕中低山地貌，橋區附近最高海拔1179.8m，橋軸線通過地段海拔492.2m～1104.5m，高差612.3m。

（4）平羅高速平塘特大橋

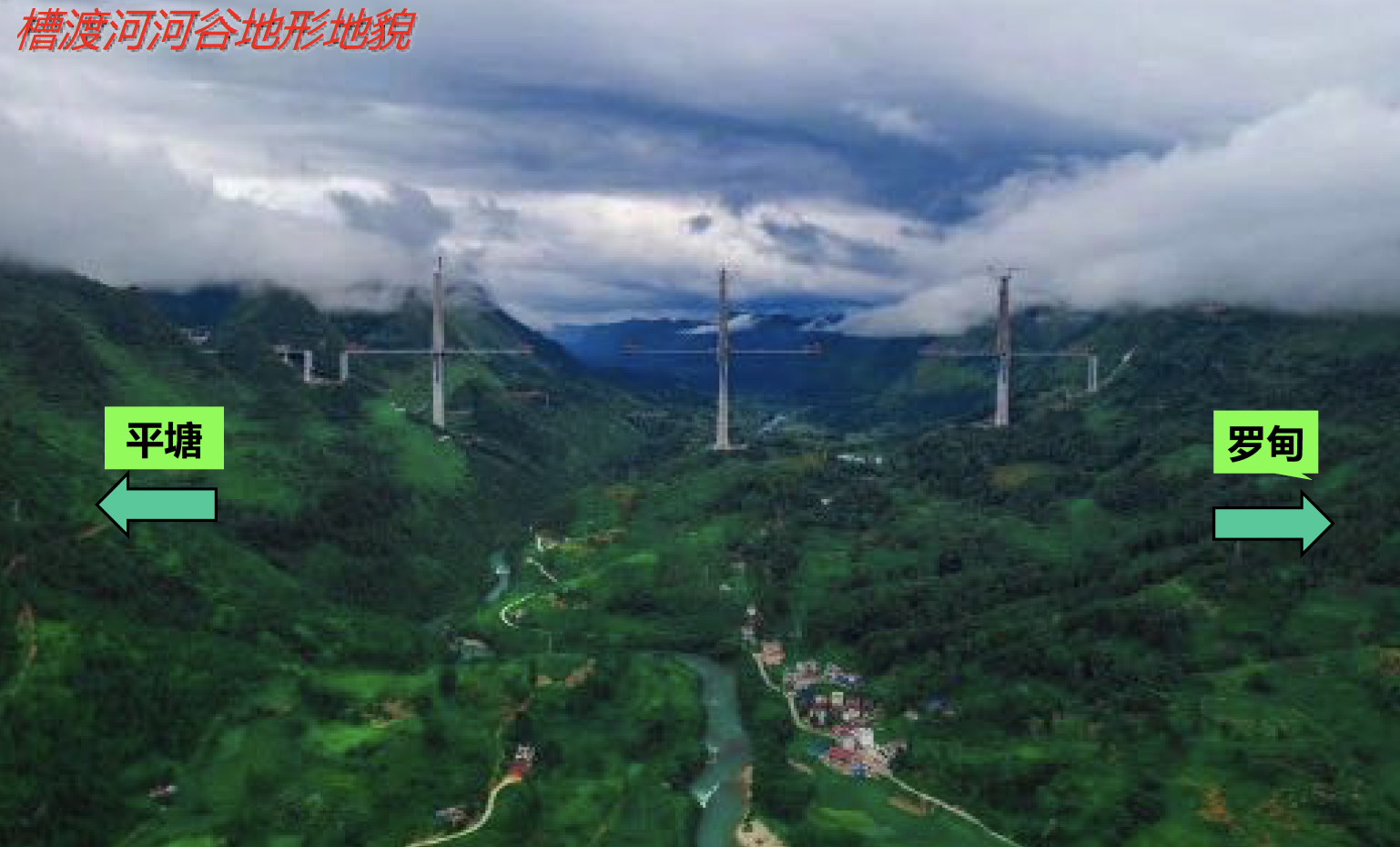

擬建平塘特大橋位于平羅高速公路K21～K37路段，橫跨槽渡河河谷。地形特點為平塘岸總體地勢較高，設計標高約1025米。槽渡河為紅水河支流，橋位附近處最低海拔595米，最高山頂1175米，最大高差達到580米，兩岸群山聳立，河床底部形成既寬闊、又深切的地形特點，河谷整體地形呈寬"U”形狀。若以900米橋面標高起算，兩岸最短距離約1600米，橋面距離河面高差高達305米，必須采用特大跨徑橋梁才能跨越。

橋位綜合比選如下：

1）A8線路線里程繞長，主橋前后隧道規模大，主橋規模大，造價最高。經論證舍棄。

2）A5線路線里程較短，但主橋規模大，主橋塔高達411米，實施難度大。定性比較后舍棄。

3）A7線路線里程較短，但主橋規模大，主橋塔高達368米，實施難度大。定性比較后舍棄。

4）A4線路線里程繞長，主橋前后隧道規模大，造價高，主橋塔高達340米，實施難度大，定性比較后舍棄。

5）A6線路線里程最長，主橋前后隧道規模較大，造價居中，但是主橋規模最小，主橋塔高為248米，實施難度最小。且主橋主塔已避開河谷中部的斷層破碎帶及影響帶、夾煤層及采空區等不良地質，斜拉橋主塔采用樁基礎、以中風化基巖做持力層可建塔。為同精度比選。

6）K線路線里程較短，主橋規模居中，主橋塔高為332米，具有可實施性，主橋前后隧道規模小，造價最省。主橋地質情況與A6線相當。為推薦方案。

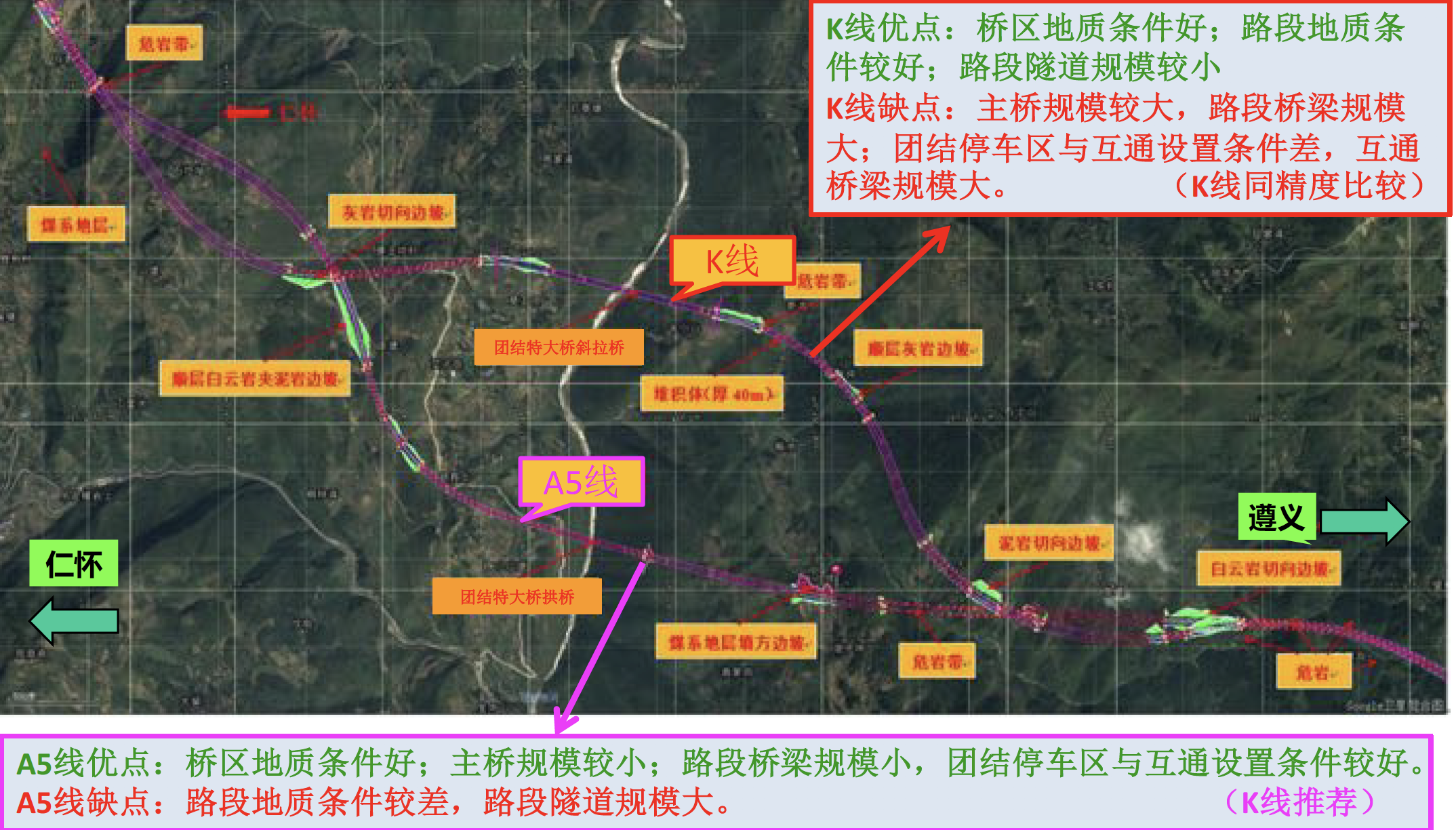

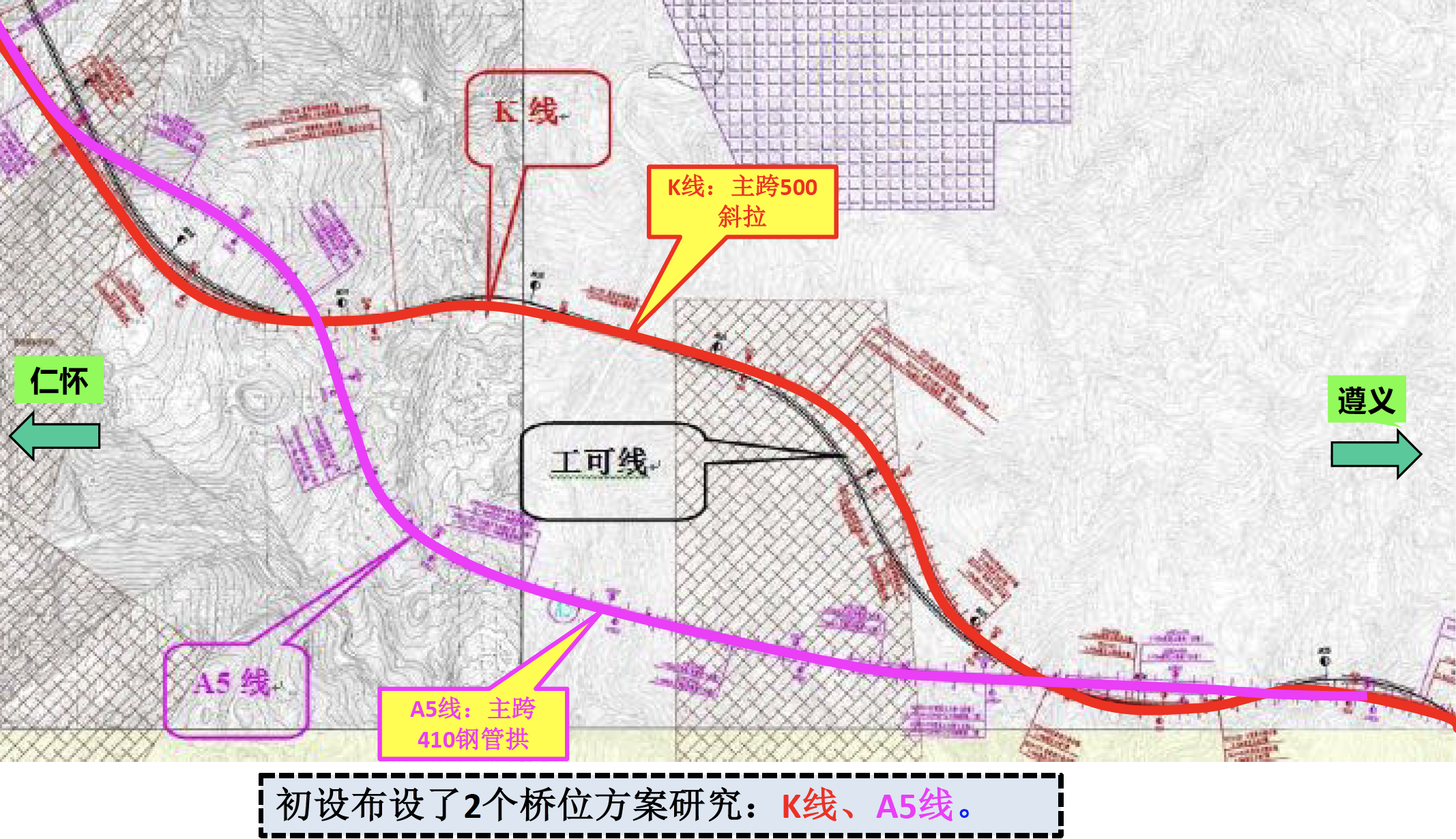

（5）仁遵高速團結特大橋

擬建團結特大橋位于仁遵高速公路K17～K27路段，橫跨觀音寺河河谷。該河谷為典型的”V”形谷，底寬約40～70m，橋區地面標高介千647.1～983.4m，相對高差約336.3m。屬中等切割的侵蝕～溶蝕中山地貌和溶蝕槽谷及溶蝕峰叢相間地貌。仁懷岸坡體上部較緩，自然坡度角在16～39°，坡體中下部坡度較陡，縱坡自然坡度角在41～70°，臨河峭壁見危巖體發育；遵義岸坡體整體較仁懷岸中下部緩，自然坡度角在31～35°，橋區大部基巖裸露，植被發育。

三、貴州山區特大橋橋型比選研究

山區公路橋梁橋型比選原則

總原則：橋型方案應滿足全壽命周期的“安全、經濟、適用、美觀”

?墩高在80米以下的橋梁，應盡量考慮T型或箱型梁橋，墩高超過80米應采用連續剛構橋、拱橋等進行充分技術經濟比較并通過專項風險評價后擇優選用。在地形、地質條件宜于拱橋布置的橋位，應優先選用鋼筋混凝土拱式結構，有效降低造價，鋼筋混凝土箱型拱橋原則上應采用支架現澆、懸拼拱架現澆、懸臂澆筑的設計及施工方案。在需要采用大跨徑橋梁時，應優先考慮采用跨徑200米以內的連續剛構橋。

?高度重視跨徑在200米~400米范圍的橋型方案比較，不能遺漏任何有價值的橋型方案，在空腹式連續鋼構、懸澆混凝土拱橋、鋼管混凝土拱橋、斜拉橋之間進行綜合比選。

?跨徑在400米至600米橋型方案爭議較大，應結合國內國際橋梁發展水平、貴州山區地形地質施工等條件綜合比選。

?跨徑超過600米的特大橋應重點在懸索橋和斜拉橋方案上進行比選，重點在造價、工期、施工難度上考慮。

?跨越重要水體的橋梁原則上采用一跨過江（河）的方案。

山區特大橋橋型比選典型案例

（1）甕開高速開州湖特大橋

（2）六安高速花江特大橋

（3）仁遵高速團結特大橋

（4）貴金古高速烏江特大橋

（5）貴金古高速赤水河特大橋

四、貴州省其他特大橋簡介

已建成公路特大橋

1）平羅高速大小井特大橋

最終實施方案：主跨450米上承式鋼管混凝土橋拱橋

2）畢都高速北盤江特大橋

最終實施方案：主跨720米鋼桁梁斜拉橋，橋高565米；

3）貴黔高速鴨池河特大橋

最終實施方案：主跨800米鋼桁梁斜拉橋

4）畢威高速赫章特大橋

最終實施方案：主跨2-180米鋼桁，其中11號主墩高達195米，為同類橋梁世界第一高墩。

5）水盤高速北盤江特大橋

最終實施方案：主跨290米預應力混凝土空腹（斜腿）式連續剛構。

6）銅懷高速錦江特大橋

主跨276米雙塔中央索面斜拉橋。

在建或待建公路特大橋

1）德余高速烏江特大橋(待建)

推薦方案：主跨480米鋼管拱橋

2）江習古赤水河特大橋(在建)

實施方案：主跨1200米雙塔單跨鋼桁梁懸索橋

3）貴黃高速獨木河特大橋（在建）

實施方案：主跨300米空腹式剛構橋

4）沿河沙坨特大橋(在建)

實施方案：主跨240米懸澆拱橋

部分鐵路特大橋

1）滬昆高鐵北盤江特大橋(已建成)

實施方案：主跨445m上承式勁性骨架鋼筋混凝土拱橋

2）成貴高鐵鴨池河特大橋（已建成）

實施方案：主跨436米中承式鋼－砼結合拱橋

3）織畢鐵路架蓋河特大橋(已建成)

實施方案：主跨192米連續剛構橋

4）渝黔快鐵夜郎河特大橋(已建成)

實施方案：主跨370米上承式鋼筋混凝土X型（提籃）鋼管勁性骨架拱橋

五、經驗總結

貴州橋梁建設部分專題研究成果

目前，貴州己建成橋梁2.1萬余座，在建5000余座，幾乎囊括了當今世界全部橋型。貴州典型的喀斯特地形地貌及山高谷深的地理環境，使貴州橋梁具有典型性和獨特性，在科技上有很多突破和創新。貴州的建橋者用他們的智慧，創造和改進著轉體施工、纜索吊裝、鋼珩梁主梁整節段梁底軌道縱移懸拼等一系列技術。貴州在橋梁建設中也不斷的總結著經驗教訓，形成了多個專題研究成果，指導著后續的橋梁建設，如：

交通運輸部重大專項“都格北盤江大跨度鋼桁梁斜拉橋建設與養護管理關鍵技術研究”

貴州省科技重大專項“山區千米級板桁結合加勁梁懸索橋建養關鍵技術研究與示范”

貴州省交通運輸廳科技項目“掛籃懸臂澆筑混凝土拱橋設計施工關鍵技術研究”

小結

貴州省公路橋梁類型眾多，規模較大，已建成兩座千米級懸索橋，另有三座千米級懸索橋在建；世界第一、第二大跨徑的鋼桁梁斜拉橋；最大跨徑的上承式鋼管拱；世界第一高混凝土橋塔；世界第二高墩等。

在山區峽谷特殊地形地質條件下，國內外沒有任何一個地方像貴州這樣如此集中地建設了各種類型的峽谷橋梁，貴州已成為名符其實的世界橋梁博物館，奠定了中國峽谷橋梁的世界領先地位。

貴州山區公路特大橋梁方案受各種條件影響，尤其是深切峽谷邊（岸）坡的復雜地質條件極為重要，有別于路基邊坡失穩（重要性非同一般）——一票否決！。

通過理論研究分析與工程經驗相結合，綜合確定山區特大橋橋位及橋跨、橋型方案，通過不斷總結，我省山區特大橋梁建設經驗可推廣應用。
