第153期上海市域鐵路BIM建設管理信息化實踐與探索

2022-8-31 11:16

來自: 52監測網 收藏分享邀請

【52監測網】第153期上海市域鐵路BIM建設管理信息化實踐與探索

52監測網專家報告分享-第153期

《上海市域鐵路BIM建設管理信息化實踐與探索》

許錚銘上海城建信息科技有限公司

一、整體規劃及應用內容

二、各階段BIM應用成果

三、基于BIM的建設管理平臺應用

四、BIM技術應用的探索與展望

內容介紹

一、整體規劃及應用內容

數字化市域鐵路建設背景

政策引領：2020年7月，住房和建設城鄉部等十三部委聯合發布的《關于推動智能建造與建筑工業化協同發展的指導意見》中提出要“加快推動新一代信息技術與建筑工業化技術協同發展，在建造全過程加大建筑信息模型（BIM）、互聯網、物聯網、大數據、云計算、移動通信、人工智能、區塊鏈等新技術的集成與創新應用”。

信息集成，科學決策；信息共享，提高效率；精細管控，節約成本；數字資產，提升價值。

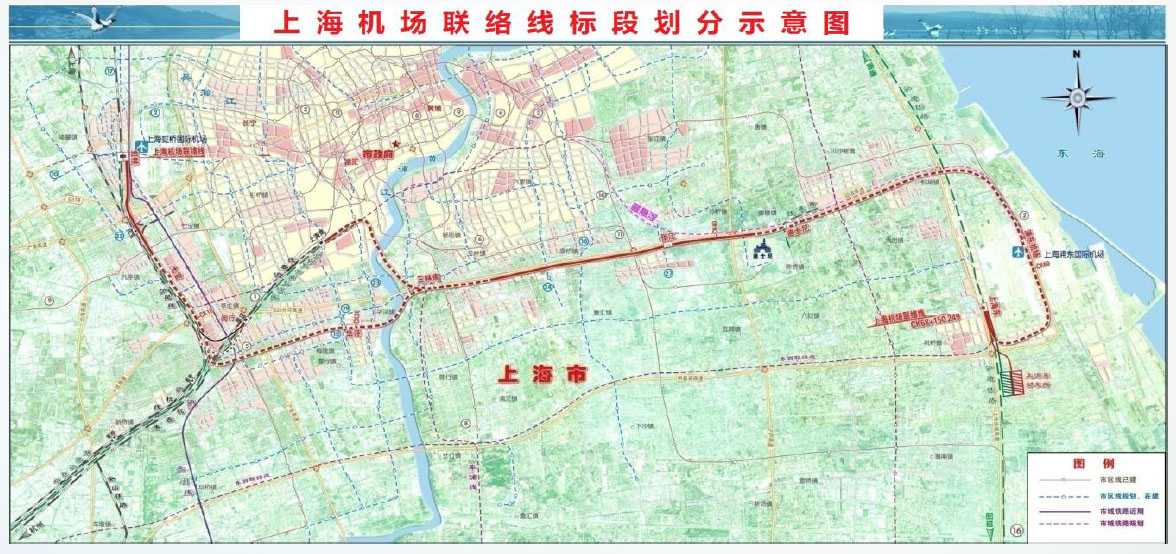

上海軌道交通市域線機場聯絡線（虹橋站-上海東站站）線路總長約68.6公里，途徑徐匯區、閔行區、浦東新區3個行政區，聯結虹橋商務區、張江科學城、迪士尼度假區、浦東國際機場、鐵路上海東站等，沿線與軌道交通線網中多條線路換乘。設計時速160km/h，采用鐵路制式，公交化運營的模式，總投資達439億。

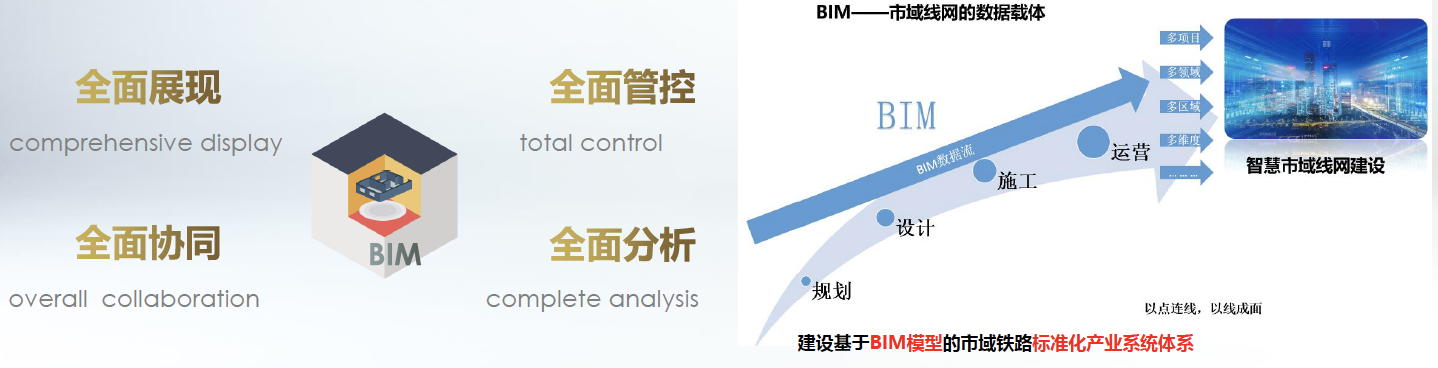

鑒于BIM技術的優勢及政策引導，通過頂層設計，在上海市域鐵路全面推行BIM應用技術。

總體目標

1）實現項目建設全過程數字資產的建立和交付，提升資產價值，為后續運維提供全面細致的數字資產，也為我市智慧市域鐵路的建設打下基礎。

2）提供高效、直觀可視化的工作溝通及協同管理工具，提高工程設計、建設管理水平，實現項目可視化、智能化、精細化和移動化管理。

3）建立全生命周期的BIM技術標準體系及應用指南，先頂層設計，后工程應用，為今后同類項目提供指導。

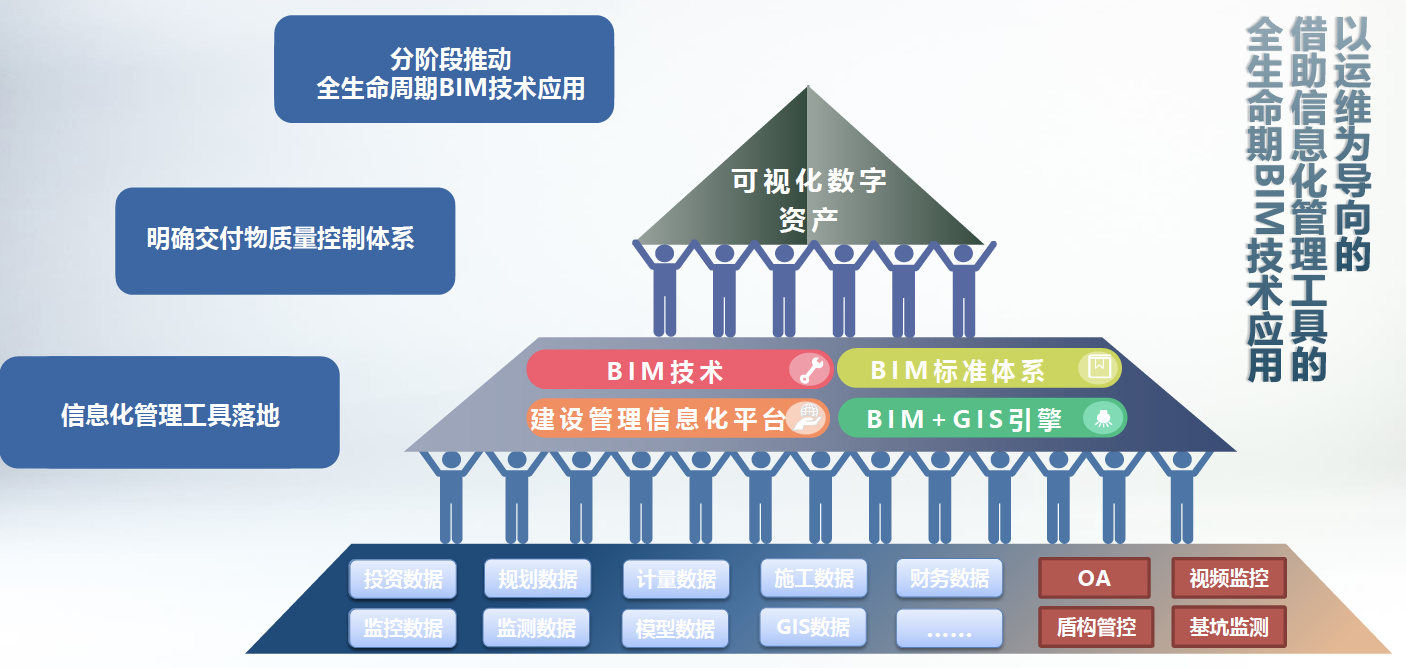

實施策略

BIM技術

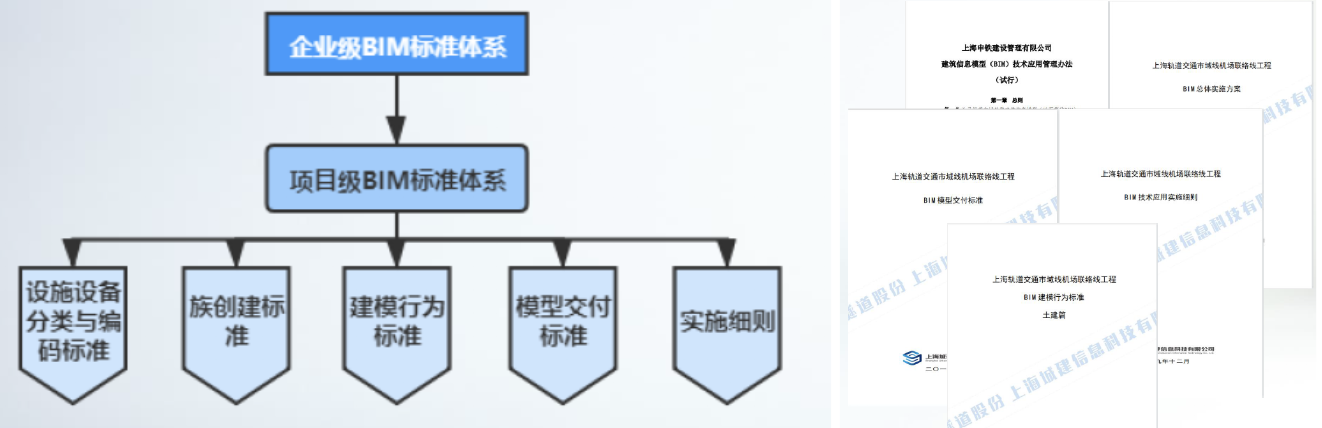

標準體系

? 為各參建方提供統一的操作手勢，為BIM技術應用的順利推進提供指導性文件。

? 建立全生命周期的BIM技術標準體系及應用指南，先頂層設計，后工程應用，為今后同類項目提供指導。

平臺建設

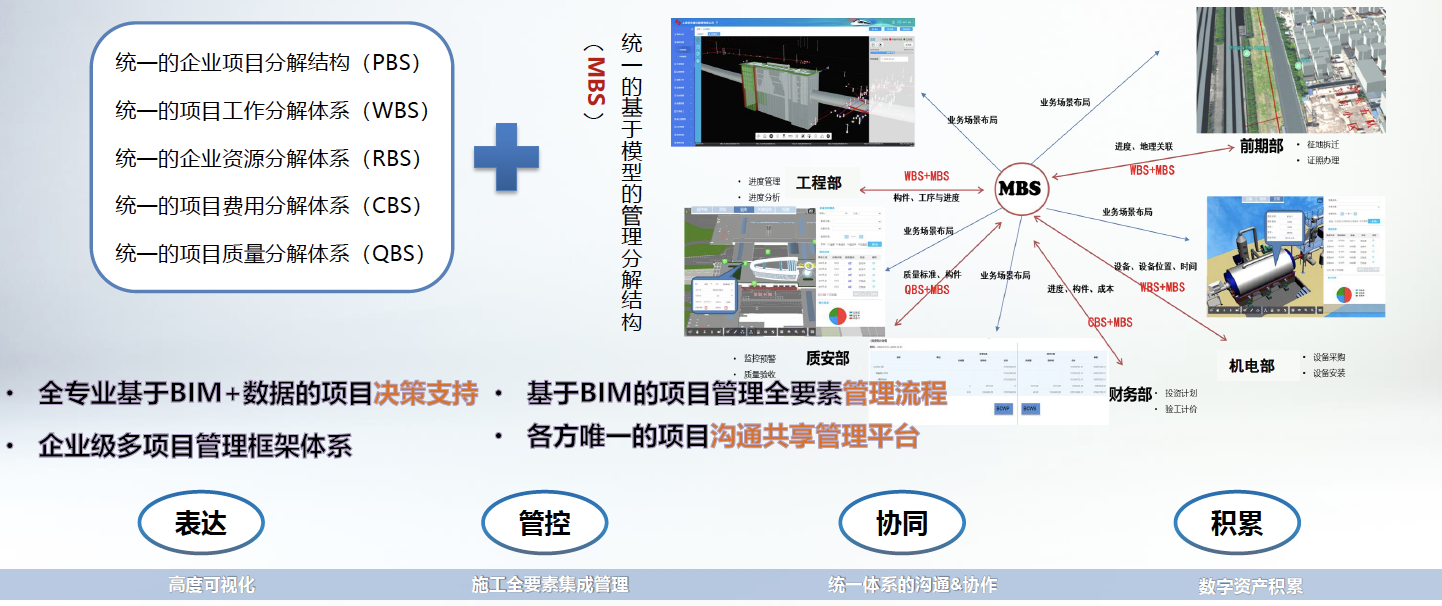

以BIM模型為載體，打通模型與工程項目管理進度、安全、質量、投資4個維度的關聯，搭建建設管理信息化平臺，推進BIM技術應用落地。

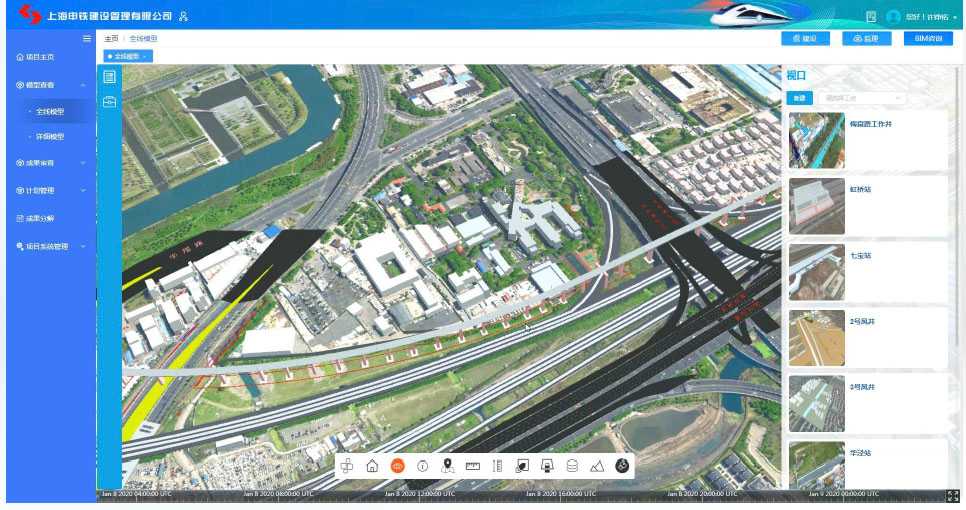

BIM+GIS可視化

采用完全自主產權BIM+GIS圖形引擎

1）性能領先，秒級加載；2）能力提升，城市級承載；3）功能易用，工程方案助手；4）多源數據，一體化融合；5）多端融合，移動辦公。

二、各階段BIM應用成果

各階段BIM技術應用策劃

BIM技術應用：與多信息技術結合下的復雜工程問題解決路徑

基于BIM技術，結合無人機傾斜攝影、虛擬現實（VR）、物聯網等多項信息化技術，可在工程全生命周期各個階段實現諸如：三維可視化方案比選、參數化設計、虛擬拼裝、可視化設計交底、基于BIM的數字化加工、可視化施工管理、可視化竣工移交和可視化運營管理多項前沿的工程信息化建造和管理體驗。

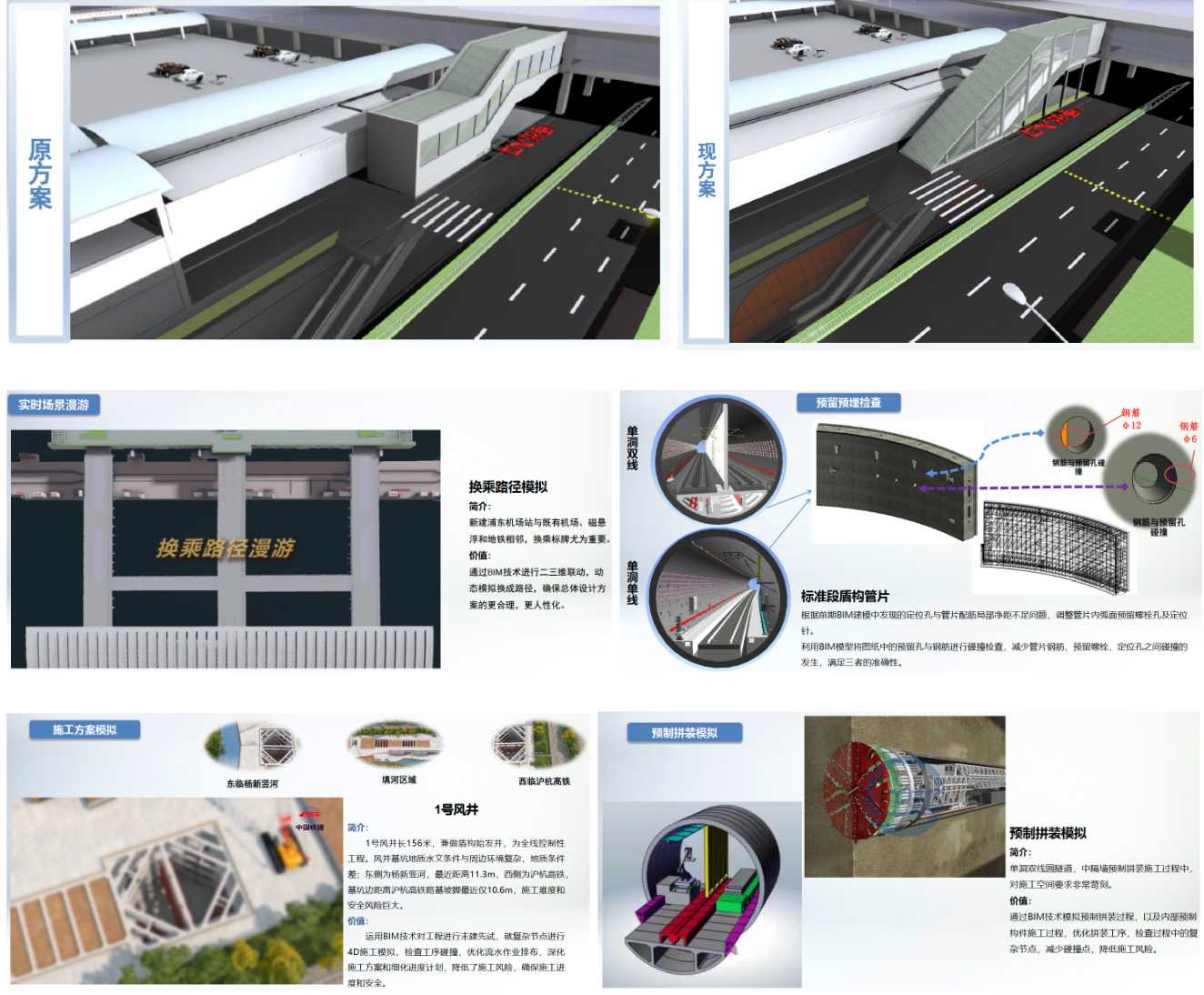

設計階段BIM應用實踐

浦東機場站：周邊環境復雜，為避免影響正常客流出入，基于BIM技術進行出入口方案復雜、客流量可視化比選，輔助方案評審與報批。

價值：充分發揮BIM可視化的特點，針對不同的設計方案進行方案必選；發揮設計和施工之間的協同工作，細化設計方案，輔助設計方案決策。

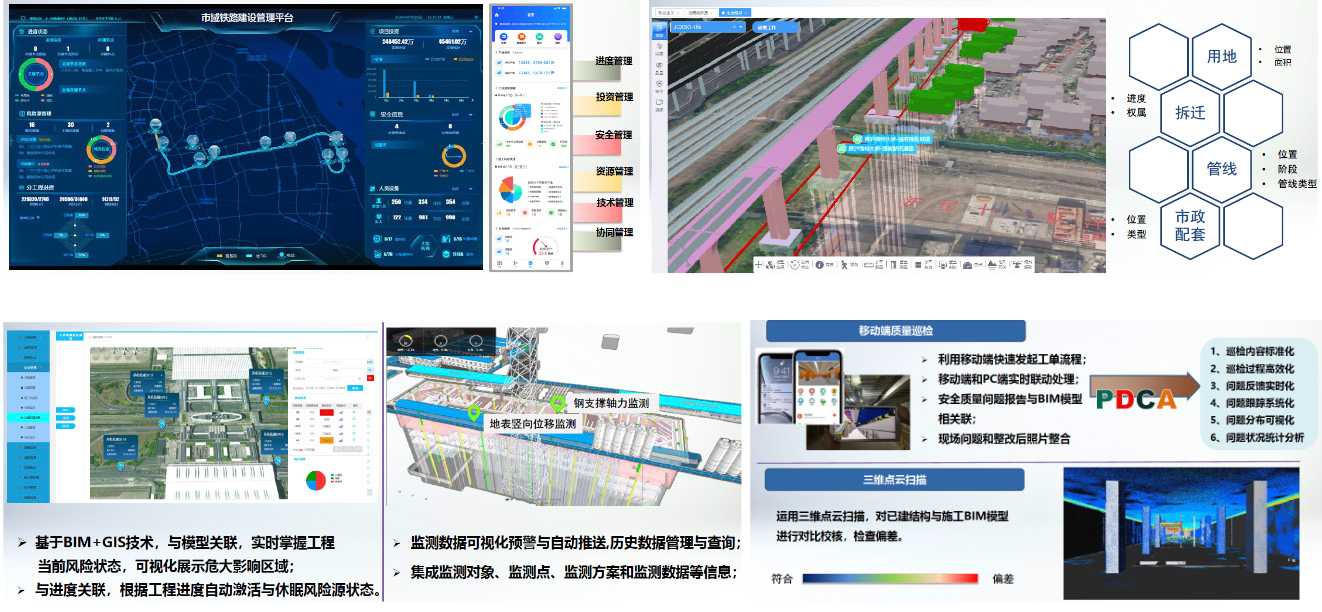

三、基于BIM的建設管理平臺應用

1）數據分析展示：駕駛艙——多維度實時統計、預報預警，讓數據驅動管理；

2）可視化工程前期管理：BIM模型、前期工作、主體工程相互關聯；

3）可視化工程進度管理：提高進度管理的時效性、直觀性，基于BIM的工程進度管控體系；

4）可視化工程風險管理：重大風險管控——人員、設備、監測；

5）可視化工程驗工計價：投資控制——驗工計價，實現基于BIM的進度費用綜合管控體系；

6）可視化預制構件管理：BIM工程建設管理——物資控制，實現基于從生產到安裝的預制構件管理；

7）可視化質量管理：移動端質量巡檢，三維點云掃描；

四、BIM技術應用的探索與展望

數據的真實性

BIM數據的特征

? 真實性（Veracity）：目前建設過程中參與的數據的自動化采集程度不高，人為因素占據主導地位，手動錄入非結構化的數據使得真實性面臨挑戰。

? 屬性信息（Attribute Information）：BIM數字資產附帶大量異源異構的非幾何信息令數字資產增值面臨挑戰。

? 物聯網技術（Internet of Things）

? 預制構件技術（Prefabrication）：建設過程中運用預制構件，結合物聯網（IOT）技術，全程自動化采集并記錄生產、運輸、施工相關屬性信息，全方位、多維度拓寬BIM數據的覆蓋面，使數據集成更真實，更全面。

追求更真實的BIM世界

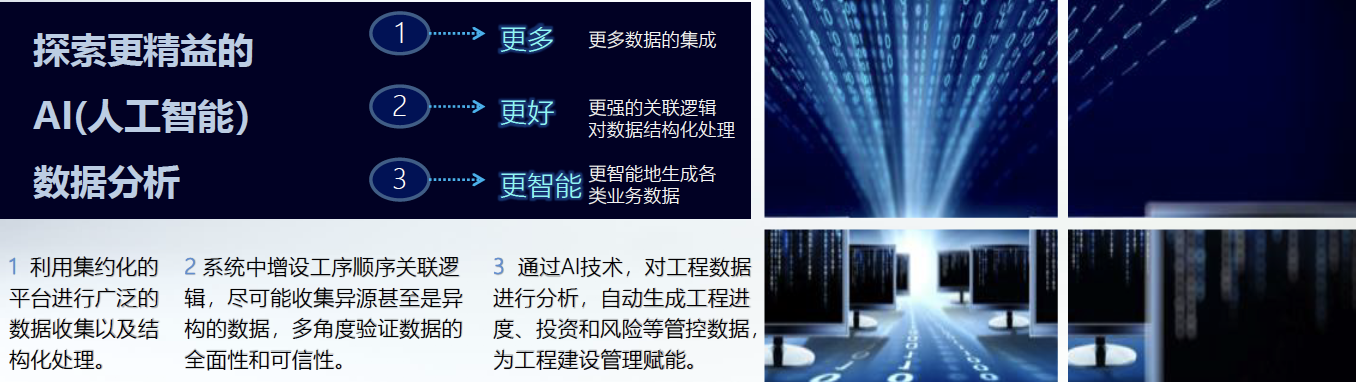

數據處理
