第158期鄭州地鐵軌道智能運維系統規劃與實踐

2022-10-9 15:39

來自: 52監測網 收藏分享邀請

【52監測網】第158期鄭州地鐵軌道智能運維系統規劃與實踐

52監測網專家報告分享-第158期

《鄭州地鐵軌道智能運維系統規劃與實踐》

鄭州地鐵集團有限公司

一、前言

二、軌道運維管理現狀

三、軌道智能運維規劃與探索

四、軌道智能運維展望

內容介紹

一、前言

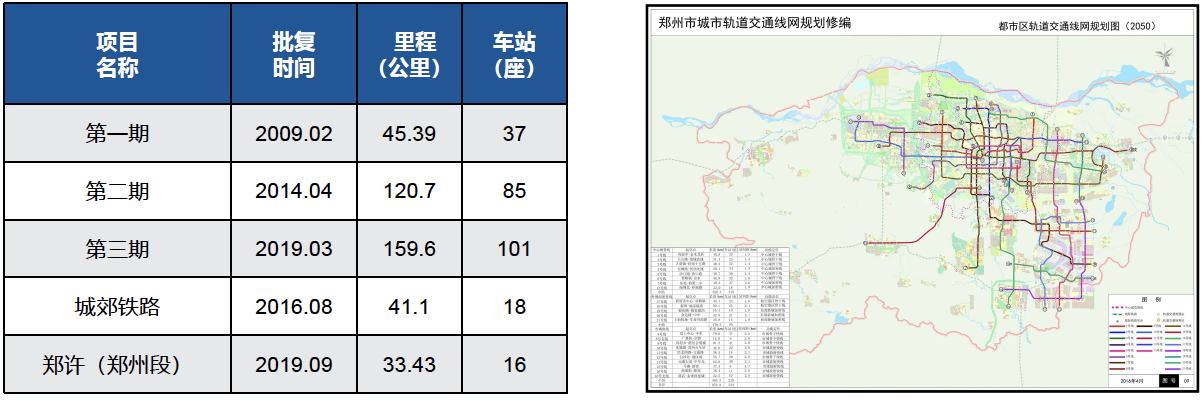

◇ 鄭州地鐵線網規劃

? 鄭州地鐵現行線網規劃方案《鄭州市軌道交通線網規劃修編（2015-2050）》于2016年5月獲市政府批復。規劃線網由21條線路組成，總里程970.9公里，設站523座。

? 截至目前，國家及河南省發改委共批復建設規劃400.22公里，257座車站。實際建設規模為410公里，273座車站。

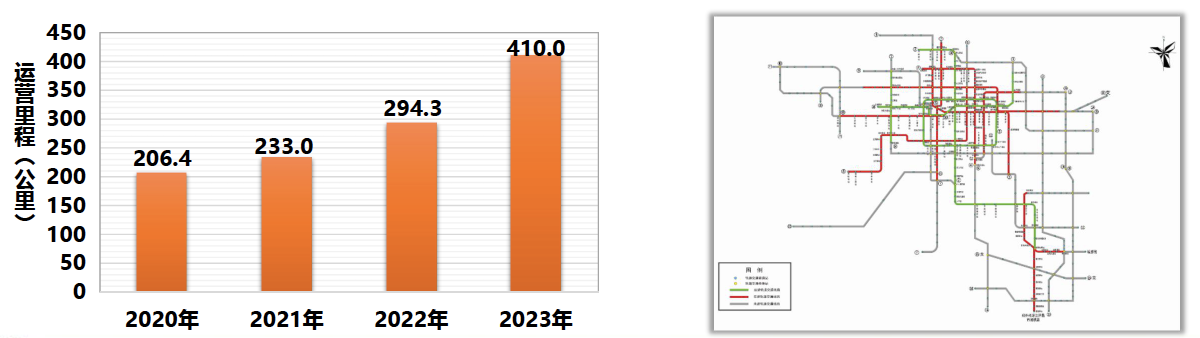

◇ 鄭州地鐵運營建設情況

? 截至目前，鄭州已開通運營地鐵線路7條，分別為1號線、2號線、3號線一期、4號線、5號線、城郊線一期、14號線一期。運營里程206.4公里，開通車站153座，線路呈“十字+環”網格化格局。

? 目前，在建8條線路，分別為3號線二期、6號線一期、7號線一期、8號線一期、城郊線二期、10號線一期、12號線一鄭許市域鐵路（鄭州段），共計258.4公里，169座車站。

◇ 智能運維戰略規劃

? 《中國城市軌道交通智慧城軌發展綱要》

2035年，進入世界先進智慧城軌國家前列，中國式智慧城軌乘勢領跑發展潮流，其中，智能運維安全保障體系應健全完善，全行業運營安全和設備保障等指標達到世界領先水平。

? 《鄭州地鐵集團有限公司智慧地鐵“十四五”規劃及行動計劃》

戰略目標：萬物互聯、全息感知、數據融通和數據賦能；

按公司“6+2”的發展創新戰略要求，應用5G+ABC等先進技術，構建鄭州地鐵智能信息平臺。

實現軌道智能運維需要打好軌道運維管理信息系統基礎，加強智能化檢查裝備和智慧化決策支持模型算法建設（1個基礎+2項智能）。

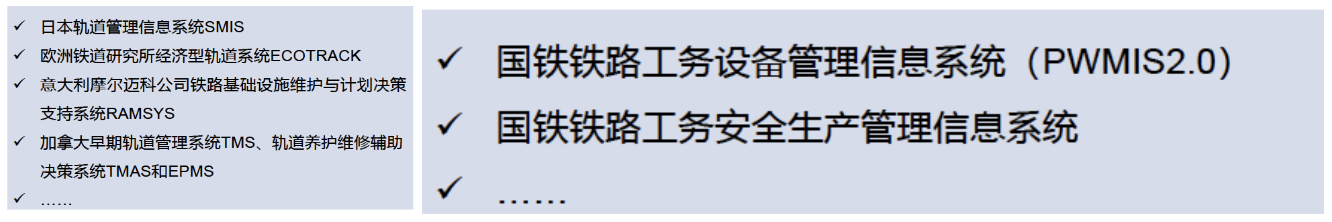

◇ 國內外發展現狀

? 幾十年來，國內外軌道交通軌道專業的信息化和運維管理智能化發展水平參差不齊，總體上，國外先于國內，國鐵先于地鐵，建設重點不一，形式多樣。

? 各城市軌道交通大多關注車輛、機電、信號等專業設備的智慧運維管理，基于大數據分析的軌道智能運維管理技術與系統尚處于起步階段。

? 相比于軌道智慧運維管理信息系統的開發，大多城市更重視軌道智能檢查裝備的開發應用。

二、軌道運維管理現狀

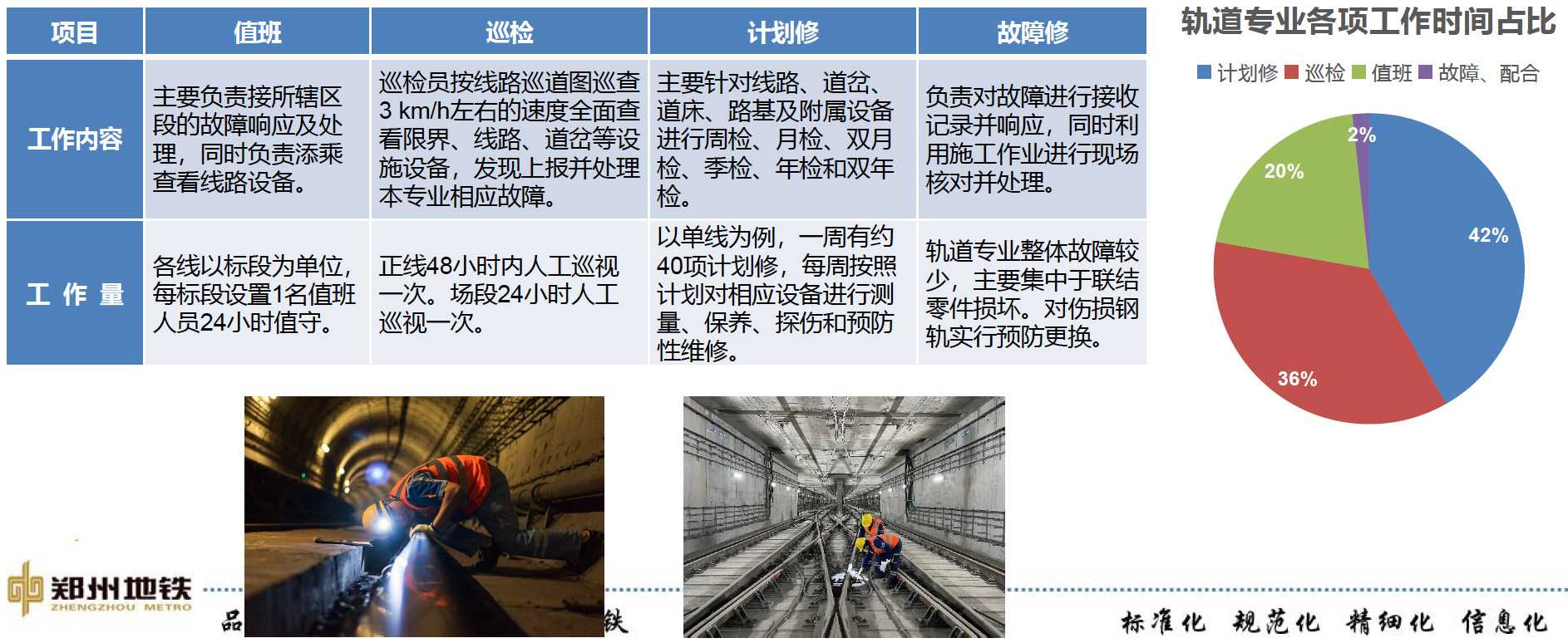

◇ 運維現狀

? 全部采用委外維管模式，委外負責檢和修，運營負責監控和驗收。

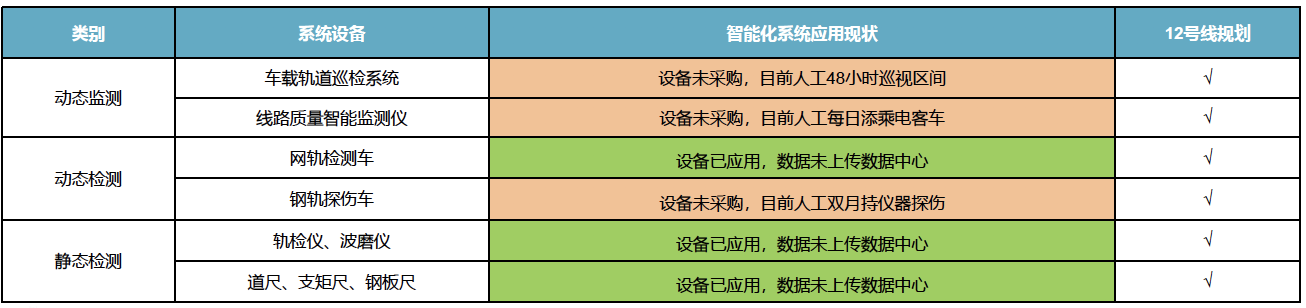

◇ 痛點分析

檢修方式傳統，數據信息孤島，運維效率較低，智慧決策困難

? 設備狀態人工感知為主，無先進智能監測檢測設備，無法實現在線監測；

? 目前采集數據均靠人工采集事后分析，均未實現在線監測實時分析；

? 針對已有檢測設備，未打通傳輸通道接入數據中心，存在信息孤島，缺乏統一數據分析平臺，較難智能分析應用；

◇ 必要性分析

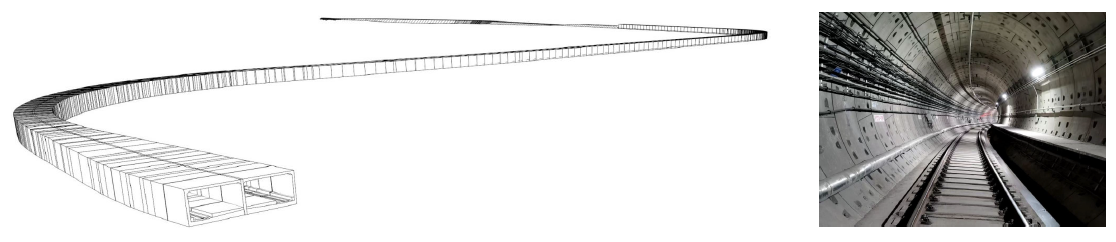

? 軌道設備是線性、連續、帶狀分布的無源線性基礎設施

無源：自檢測、自感知、自診斷較難實現，如何便捷獲取狀態數據是首要關心問題；

線性：不同于點狀資產（如機電設備）的管理理論方法，如何劃分基本管理單元是首先面臨難題；

? 在已有面向全專業的綜合性運營管理系統前提下，建設軌道智慧運維管理系統是十分必要的。

三、軌道智能運維規劃與探索

◇ 建設方案

結合鄭州智慧地鐵建設的需求，突破軌道智慧運維管理的若干關鍵技術，公司組織研發：鄭州地鐵軌道智慧運維系統，提供軌道智慧運維軟硬件一體化解決方案，實現軌道運維管理的標準化、規范化、精細化和智慧化，保證軌道運維的“促安全、降成本、提效率”。

? 系統集中部署在運營分公司的云平臺；

? 系統可同時為線路級、線網級提供服務，不涉及車站級的服務；

? 系統為地鐵運營分公司、供建中心（包括職能科室、生產科室）、生產班組（包括運營班組、委外班組）三級用戶提供不同功能；

? 系統前端感知設備可分為在線監測裝置、動態檢測裝置和靜態檢測裝置；

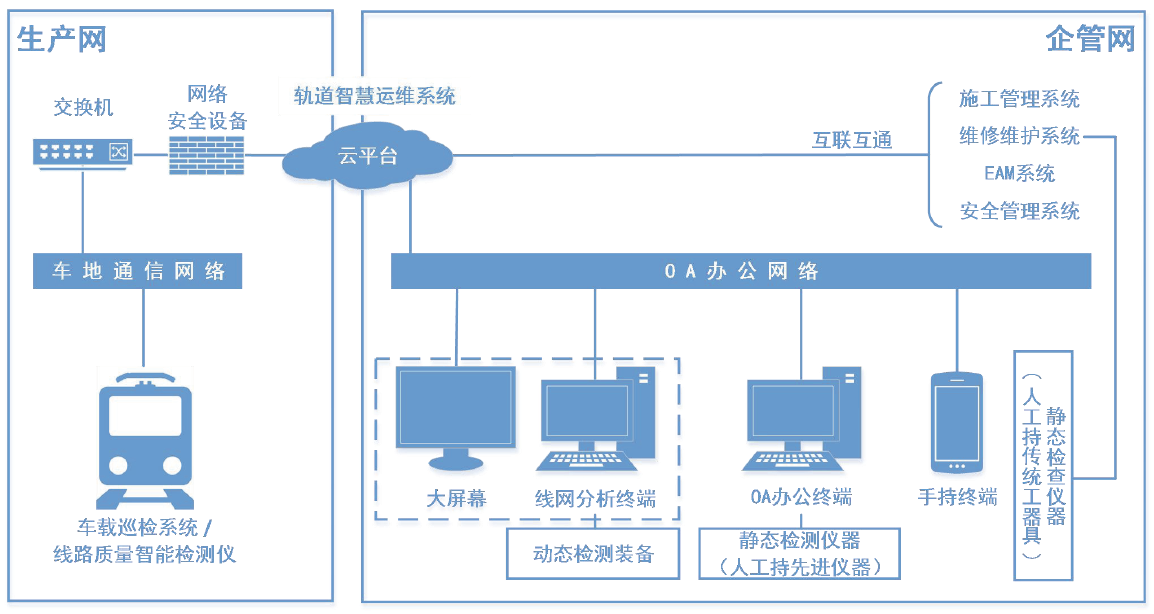

◇ 網絡架構圖

? 軌道智慧運維系統橫跨企管網和生產網；

? 車載巡檢系統和線路質量智能檢測儀器裝置傳輸位于生產網；

? 車載巡檢系統和線路質量智能檢測儀器裝置利用車地通信網絡LTE上傳數據；

? 軌檢車和探傷車通過線網監控終端傳輸至智能運維系統云平臺；

? 靜態檢查數據通過工班級OA辦公終端、維修維護系統上傳至云平臺；

? 用戶可部署終端或云桌面、手機APP等共享系統資源；

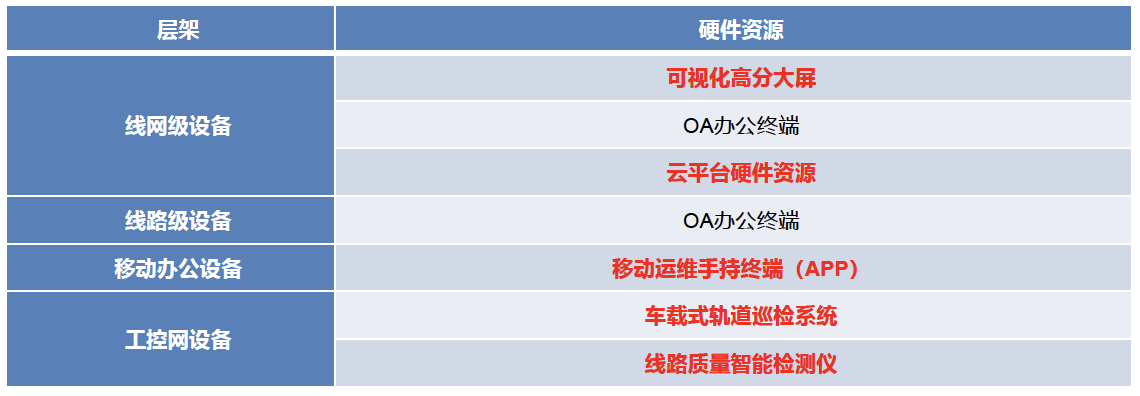

◇ 硬件資源需求

? 系統的硬件資源涉及OA辦公終端、云平臺硬件資源、高分辨率可視化大屏、車載軌道巡檢系統和線路質量智能檢測儀等；

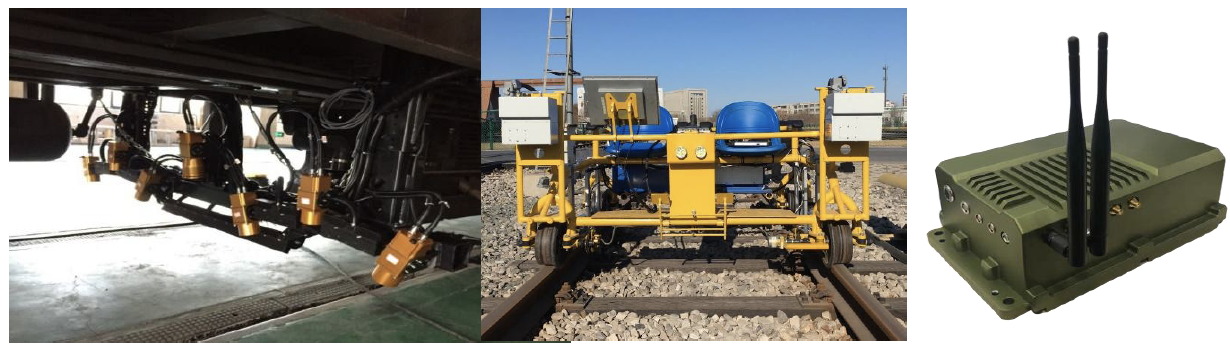

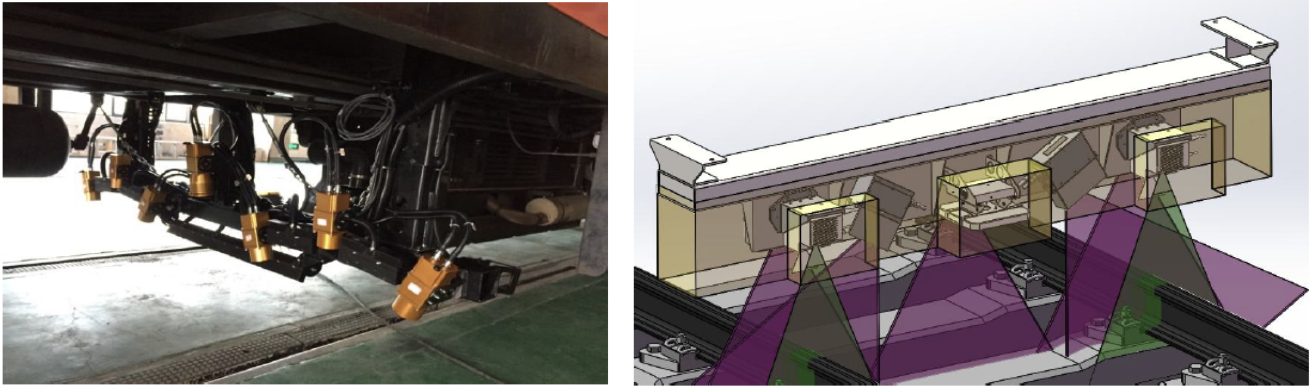

車載式軌道巡檢系統性能要求

1）彈條扣件缺失、斷裂識別率：不低于99%；2）彈條扣件松動大于10mm識別率：不低于95%；3）軌枕破損識別率：不低于95%；4）鋼軌裂紋檢測，檢出精度：裂紋寬度≥1mm，長度≥15mm；5）道床空間異物入侵檢測，檢出精度：投影面積≥100mm2，不低于95%；6）里程檢測，測量精度：±1m；7）感應板移位，測量精度：±1mm；8）實現道岔區監控，監控范圍道岔軌道覆蓋區域；9）鋼軌焊縫監控識別率：不低于99%；10）按頭螺栓識別率：不低于95%；

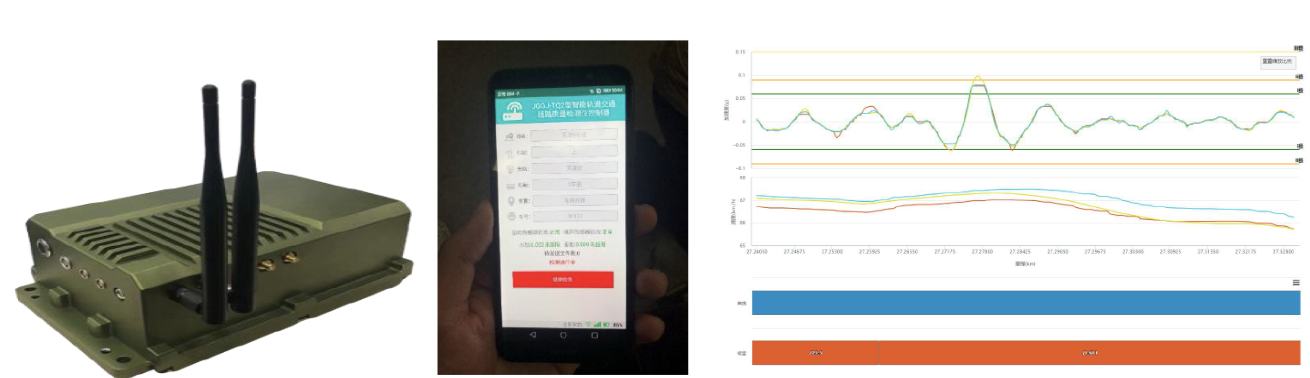

線路質量智能檢測儀性能要求

1）提供車體水平、垂直、縱向加速度檢測及評定，客車運行平穩性檢測及評價，車廂內噪聲檢測與評價等功能。

2）在地下隧道環境，可實現里程位置自主定位，無需人工操作干預，里程定位誤差：不高于10m；

3）振動測量單元，陀螺分辨率不低于0.22?/h；陀螺標度因數精確度：不低于500ppm；陀螺測量范圍：不低于±400?/s；加速度計標度因數精確度：不低于300ppm；加速度計測量范圍：不低于10g；非線性：不高于1%；橫向效應：不高于2%。

4）噪聲測量單元，準確度等級：1級；靈敏度：不低于50mV/Pa±1dB；頻響范圍：不低于6.3Hz~20kHz；噪聲測量范圍：不低于40dB~120dB。

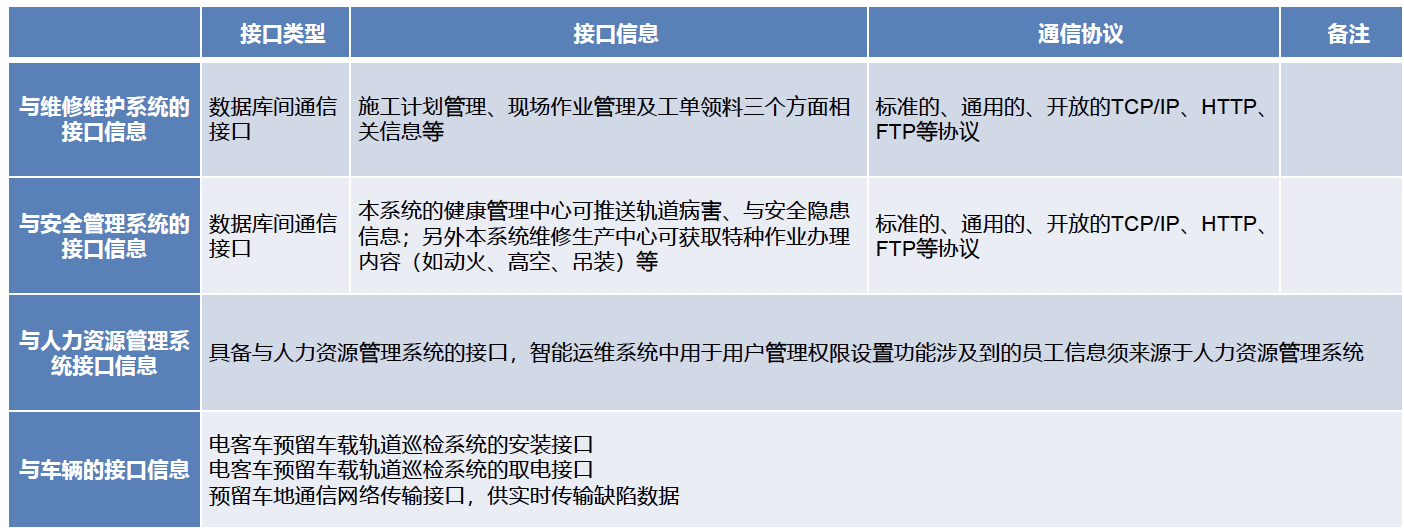

◇ 外部接口需求

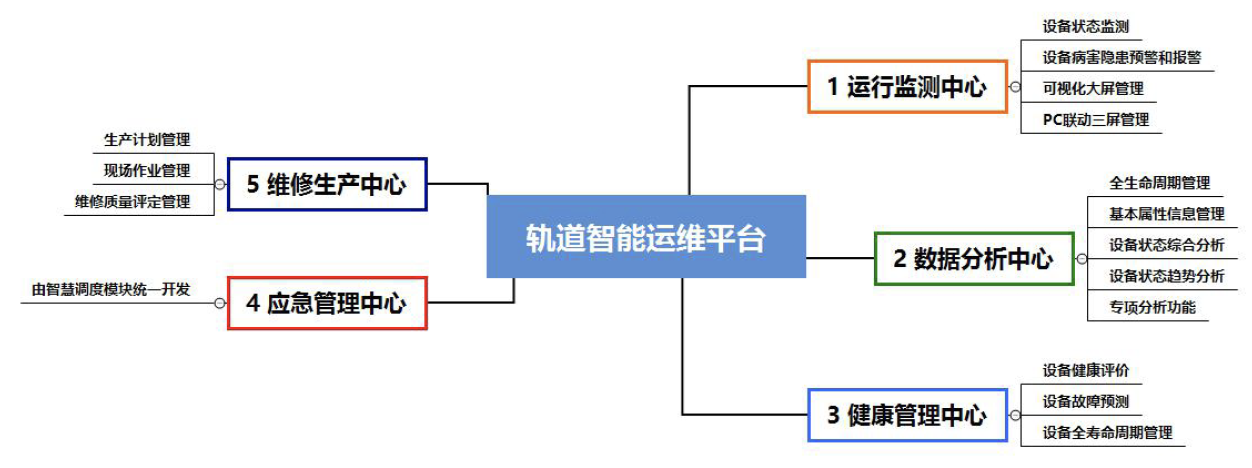

◇ 系統功能需求

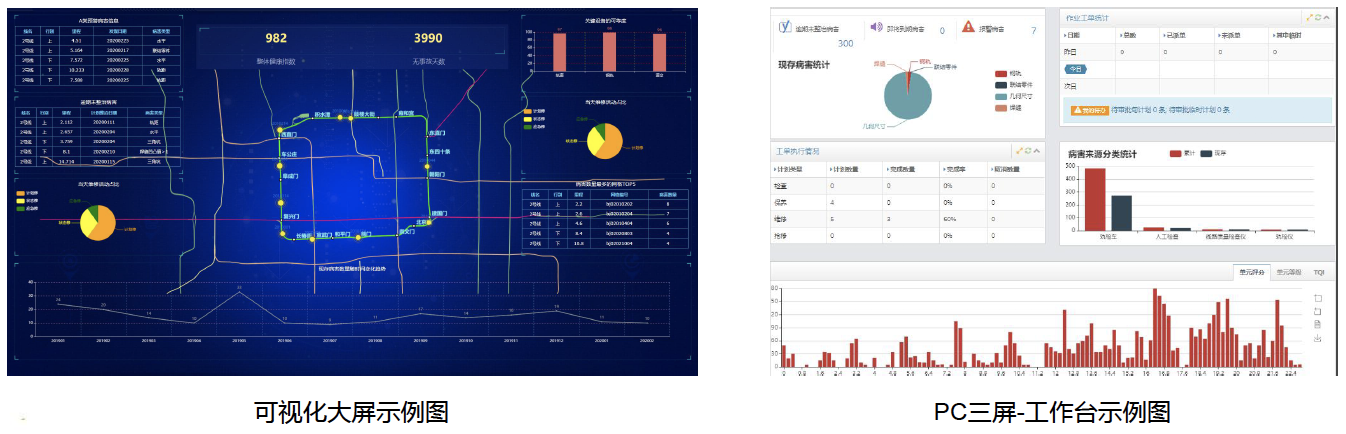

系統功能需求-運行監測中心

? 運行狀態監測中心通過開發軌檢車、鋼軌探傷車、軌道巡檢系統、線路質量智能檢測儀、鋼軌波磨智能檢測儀等檢測裝備/儀器的數據接口，實現數據互聯互通，多層級共享。

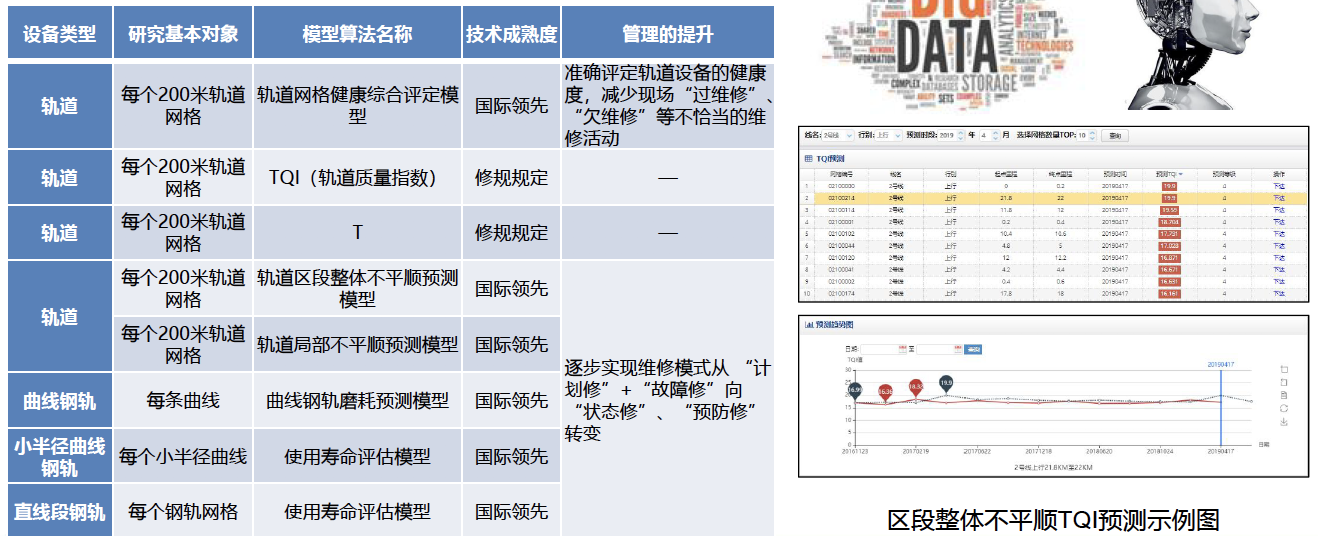

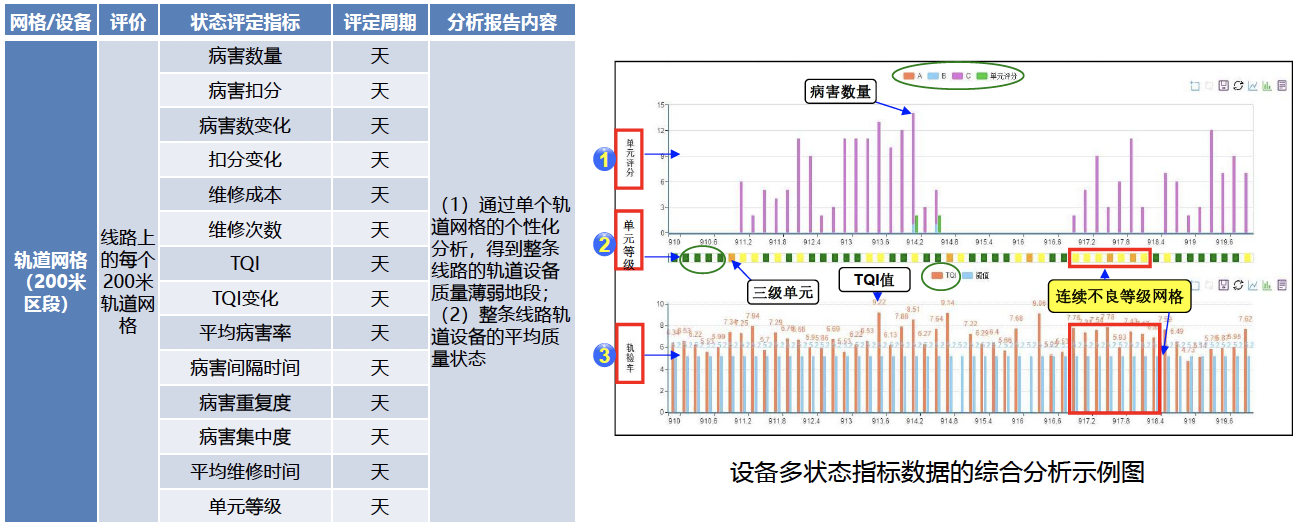

系統功能需求-數據分析中心

實現設備狀態評定指標體系建立、設備狀態綜合分析、設備狀態趨勢分析及專項分析功能等；

系統功能需求-健康管理中心

包括對軌道設備健康綜合評價、設備故障預測和設備全壽命周期管理；

系統功能需求-維修生產中心

以維修生產業務為基礎，通過智能運維技術，實現設備智能維護和維修建議指導。開發生產計劃管理模塊、現場作業管理模塊、維修質量評定管理模塊，實現軌道運維生產的智慧化閉環管理。

? 全面掌握線路設備維保情況；

? 落實修程修制修規和安全規章；

? 執行規范化生產作業流程；

? 確保維修質量，杜絕漏撿漏修；

? 提質增效；

主要依據：

? 交通運輸部.城市軌道交通設施設備運行維護管理辦法（交運規[2019]8號）；

? 交通運輸部.《城市軌道交通設施運營監測與評價方法第4部分：軌道和路基》（GB/T 39559.4-2020）；

? 鄭州地鐵.線路檢修規程（Q/ZDYY-J10-001-2017）；

◇ 系統智慧決策流程

通過五大中心的建設，實現管理模式創新、維修決策優化，兼顧當前修程修制，逐步由周期修向基于狀態的預防修轉變；

四、軌道智能運維展望

◇ 運維展望

? 打好軌道運維管理信息系統基礎，加強智能化檢查裝備和智慧化決策支持模型算法建設，是保證地鐵運營安全，實現軌道專業“提質增效”的有效途徑；

? 從國外成功的經驗可以證明，推進大數據技術在軌道交通中的應用，優化產業格局，這既是軌道交通科技創新的發展方向，也是軌道交通轉型發展的關鍵；

? 軌道智能檢測裝備的發展趨勢

1）集成化（與信息系統、不同裝置間集成）；2）智能化（病害智能識別、病害智能診斷）；3）精準化（地下環境里程定位更準確）；4）云端化（云端存儲、深度分析）；
