【52監測網】第155期 橋梁自動化監測實施要點
 52監測網專家報告分享-第155期 《橋梁自動化監測實施要點》 北京安信卓越信息科技有限公司 目錄 一、自動化監測 二、設備選型 三、監測內容 四、案例示范 內容介紹 一、自動化監測 1.結構自動化監測定義 結構自動化監測是指在工程結構施工過程中或結構運營過程中，用自動化采集設備對預埋或后期安裝在結構上的應變、應力、變形等結構參數進行測試，對結構的施工質量和安全狀態或結構的運營狀態進行評估，以保障結構的質量和安全運營。

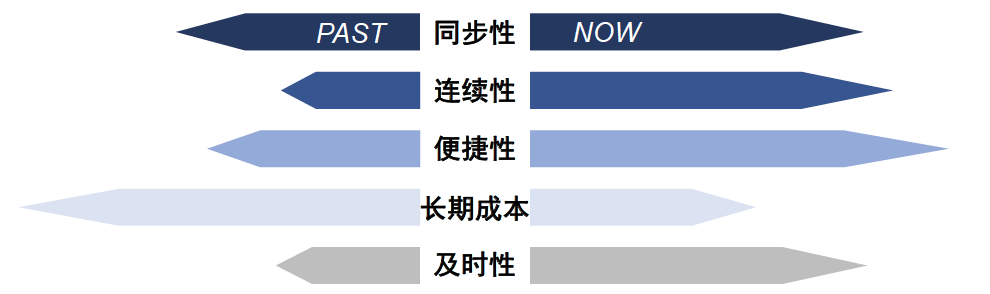

2.結構自動化監測優勢 ? 同步性：各參數可同時采集，便于分析橋梁響應與載荷作用之間的相關性，及時掌握影響橋梁性能退化的關鍵因素； ? 連續性：有目的的長期積累橋梁監測數據，用于結構損傷識別和趨勢分析； ? 便捷性：通過自動化采集方式，獲取監測數據，克服人工巡檢難以到達、難以操作、人員安全等問題； ? 長期成本：大大降低了人力物力的參與，長期來看，設備的運維成本相比人工監測成本大幅減少； ? 及時性：實時掌握橋梁結構動態、靜態、環境、荷載等響應，及時預警。

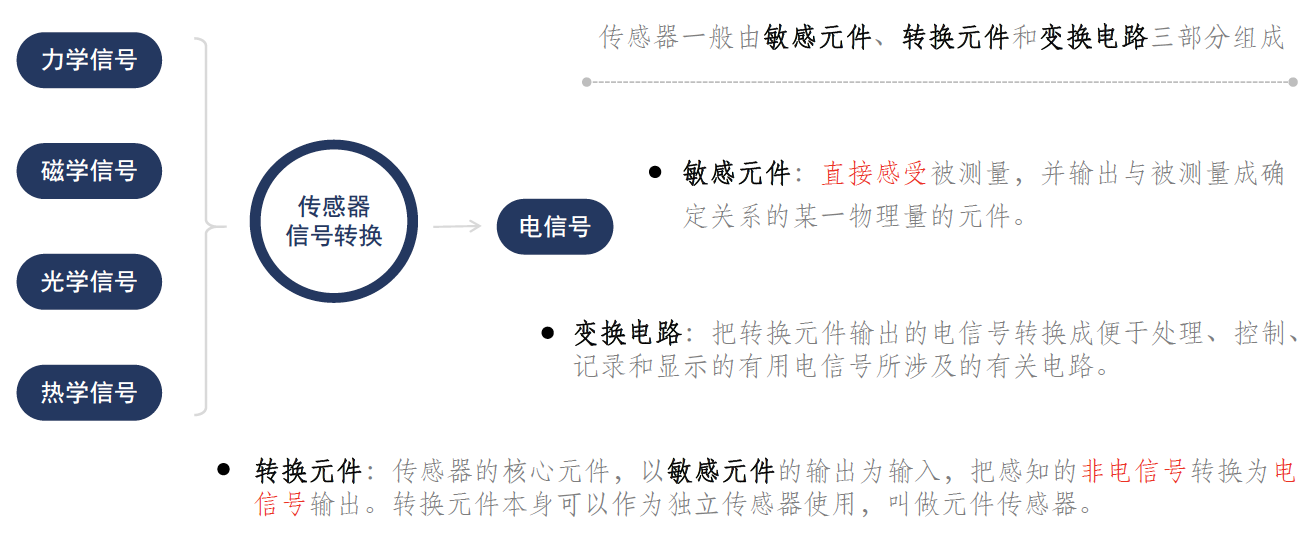

二、設備選型 1.傳感器原理及分類 傳感器工作原理 傳感器一般由敏感元件、轉換元件和變換電路三部分組成

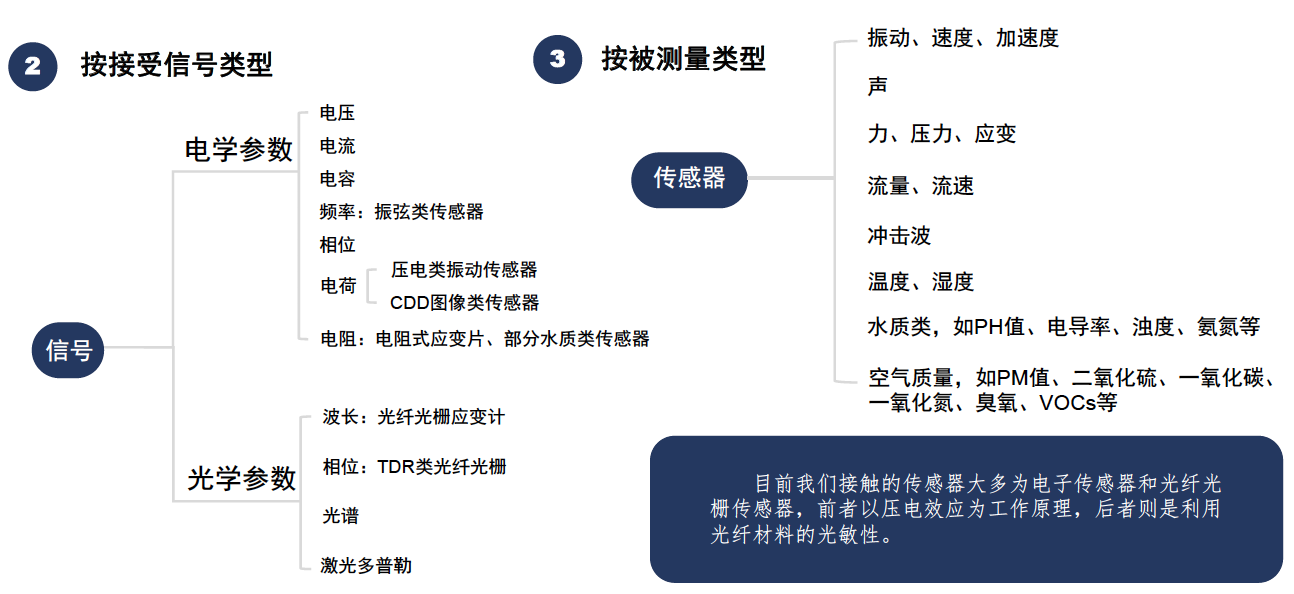

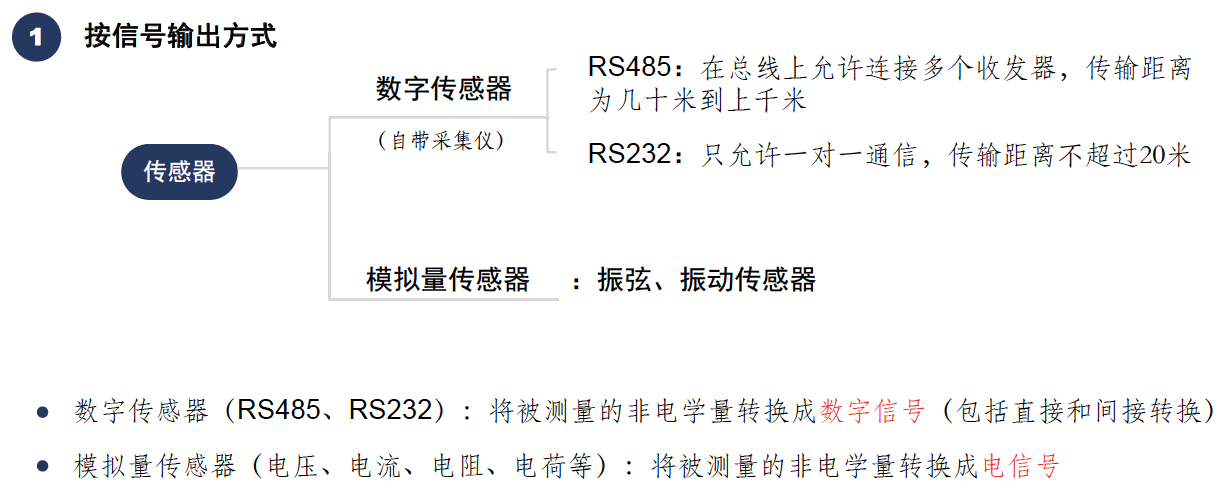

傳感器在監測系統中的重要性 1）是監測系統的五官，負責感知；2）是數據準確展現的第一道關口；3）是土木專業監測解決方案整個流程中的認知相對薄弱區； ? 有一定的施工安裝專業要求； ? 需要必要的后期維護； ? 接觸式和非接觸式的選擇； ? 供電方式的選擇（電池、太陽能、市電）； ? 需要對特定物理量信號進行轉化成為可讀數字； 傳感器分類 按信號輸出方式、接收信號類型、被測量類型分類

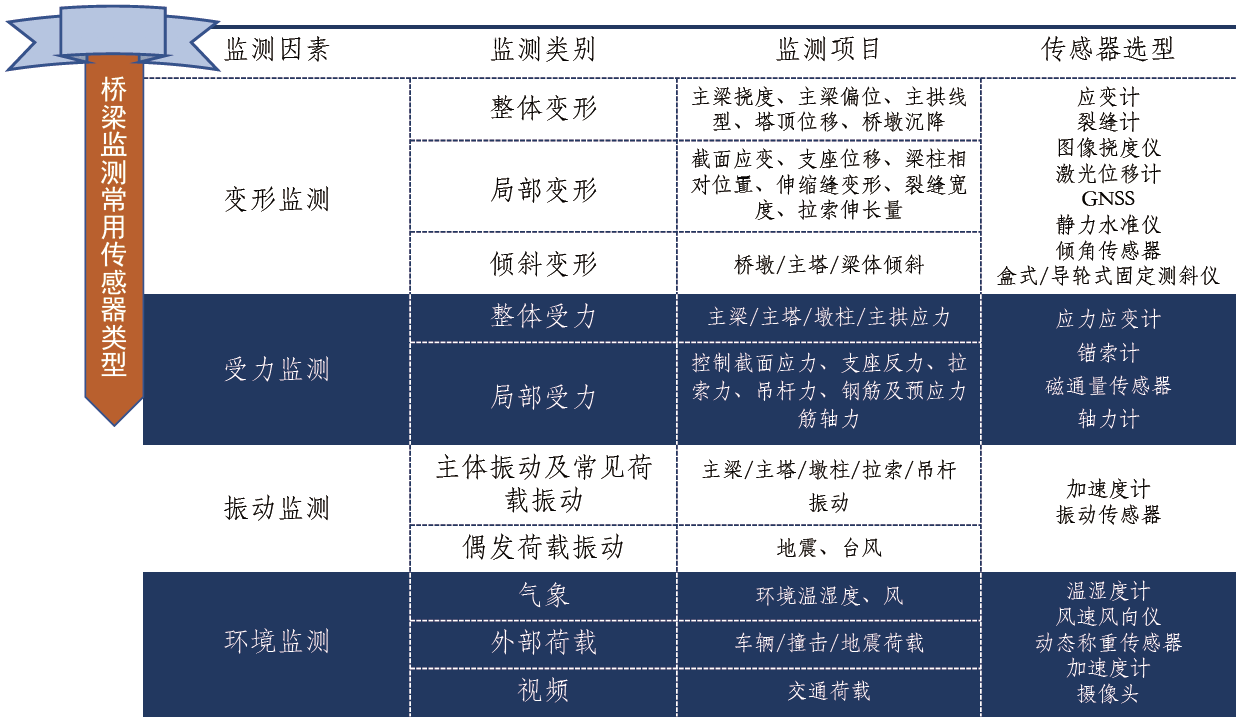

2.橋梁監測傳感器 橋梁監測常用傳感器類型
3.設備選型原則 要進行一個具體的測量工作，首先要考慮采用何種原理的傳感器，這需要分析多方面的因素之后才能確定。即使是測量同一物理量，也有多種原理的傳感器可供選用，哪一種原理的傳感器更為合適，則需要根據被測量因素的特點和傳感器的使用條件考慮一些具體問題。 如果根據實際情況考慮了具體問題之后，就能確定選用何種類型的傳感器，然后再考慮傳感器的具體性能指標。 可根據量程、靈敏度、精度、穩定性等來進行選型。 知物云設備選型庫

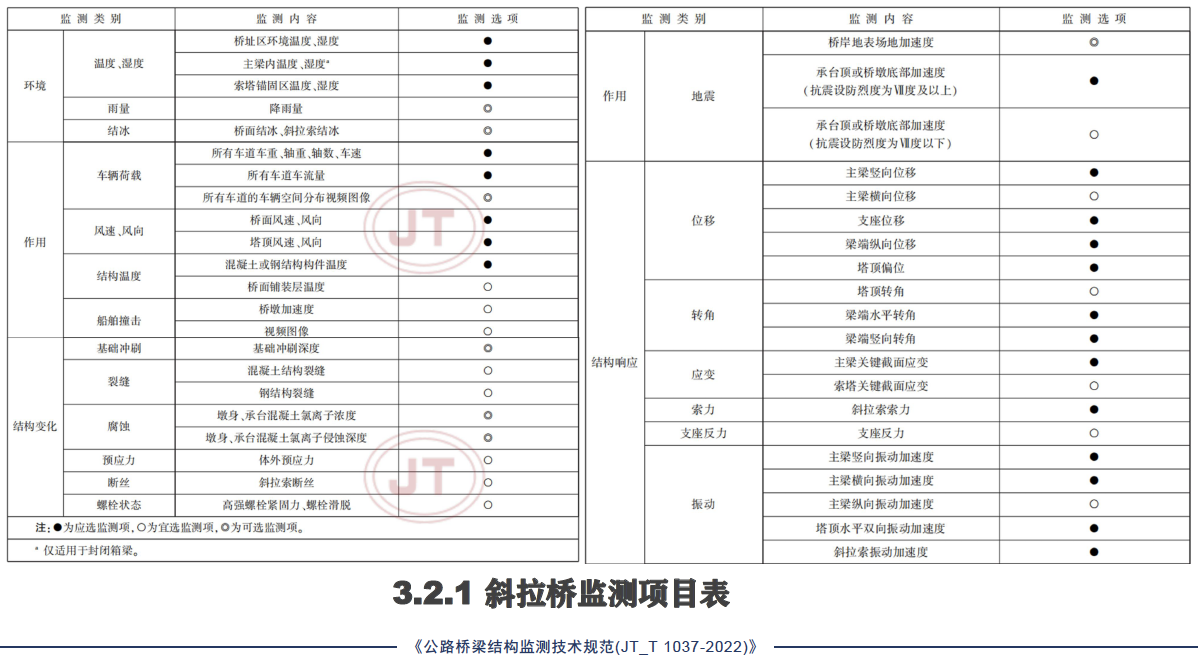

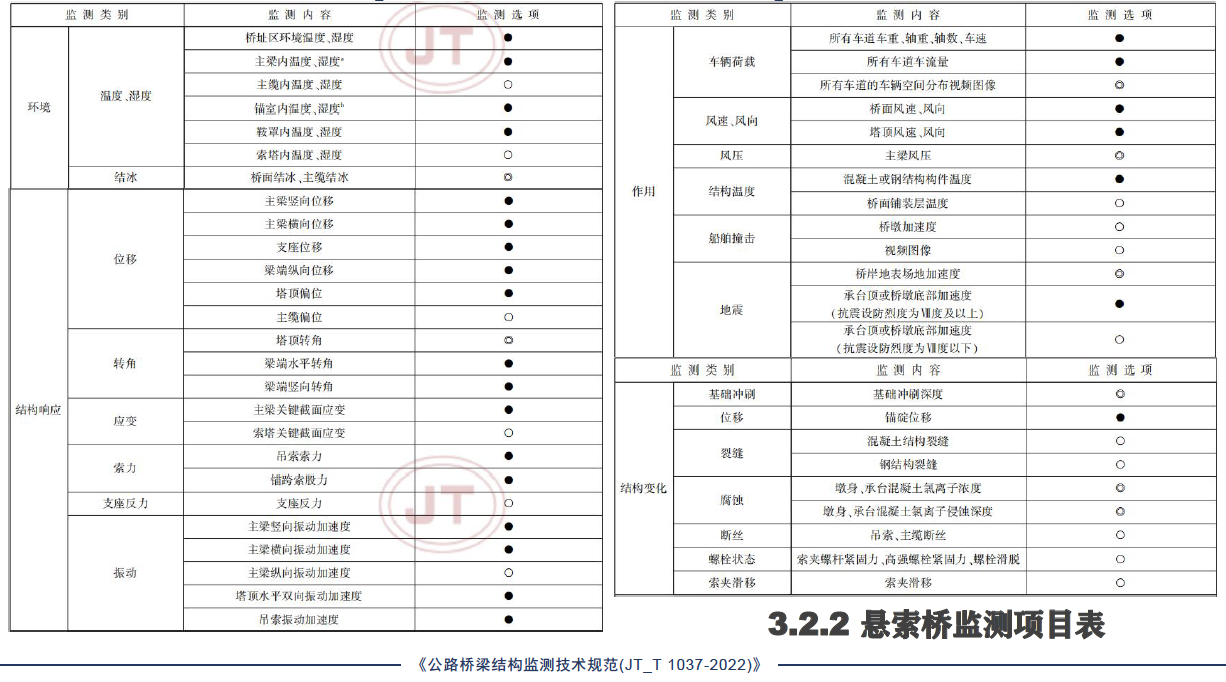

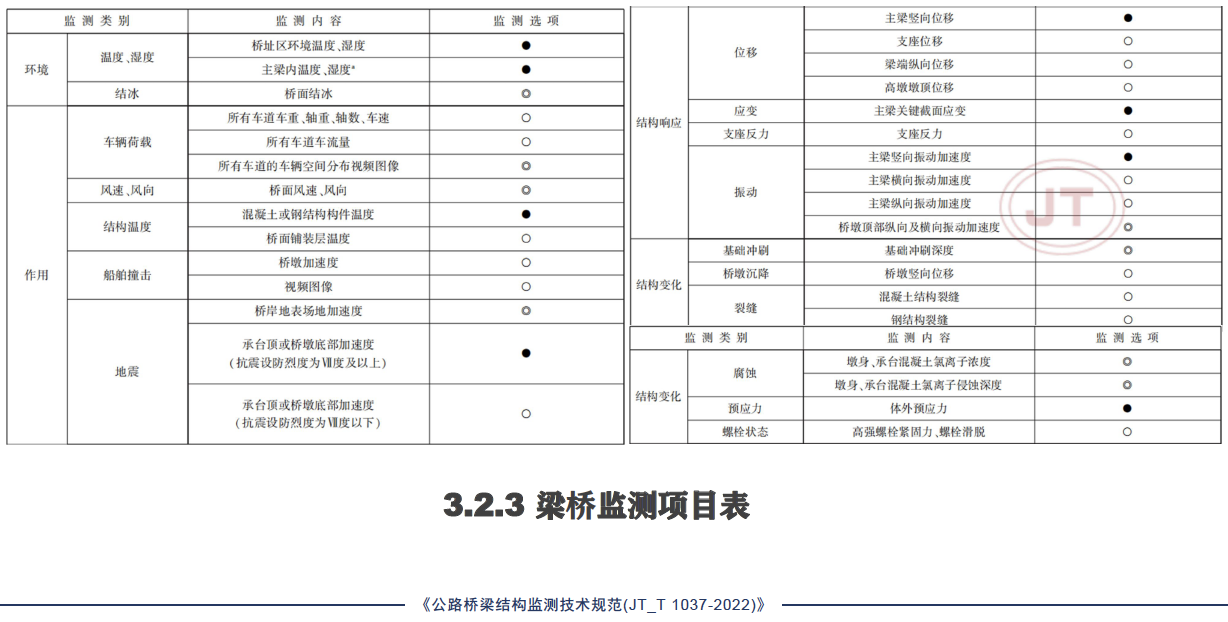

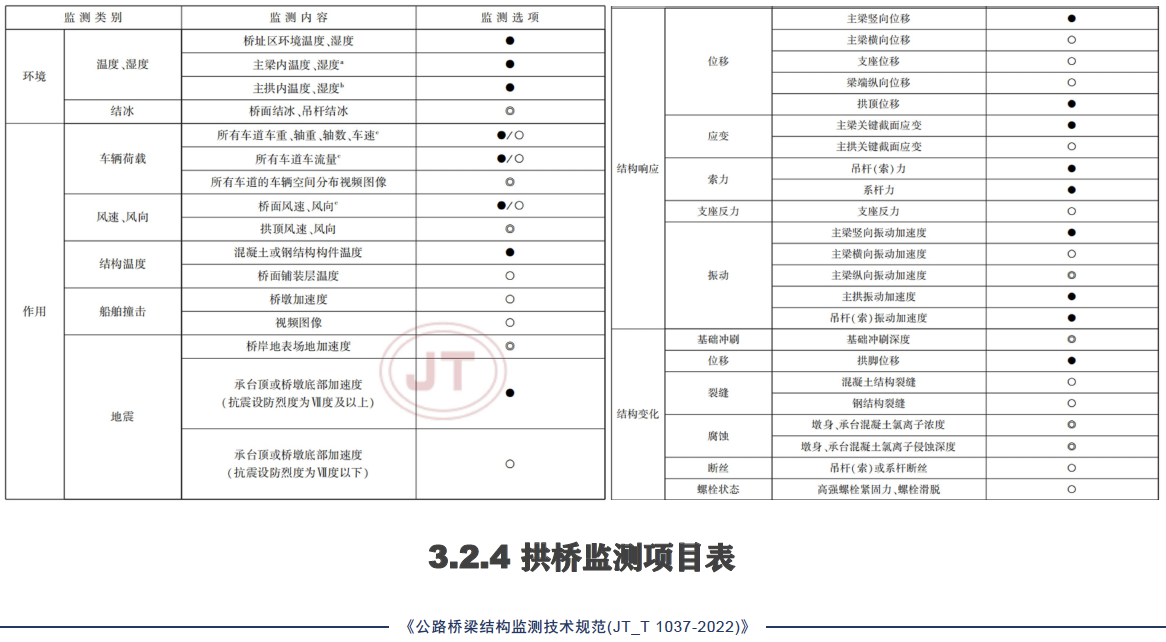

三、監測內容 1.監測原則 1）公路橋梁符合下列條件之一時，進行橋梁結構監測： ? 主跨跨徑大于等于500m懸索橋、300m斜拉橋、160m梁橋、200m拱橋； ? 技術狀況等級為3類、4類且需要跟蹤觀測的在役橋梁； ? 經過評定需要進行結構監測的橋梁； 2）橋梁結構監測技術自主可控、先進適用。 3）橋梁結構監測鼓勵采用北斗衛星導航、5G移動通信、人工智能與大數據等新技術和新設備。 4）監測系統穩定可靠，經濟實用、安全網聯、便于維護和升級擴容。 5）要求監測系統與外部系統互聯互通、數據共享，實時展示監測成果。 2.監測項目 各類橋梁監測項目表

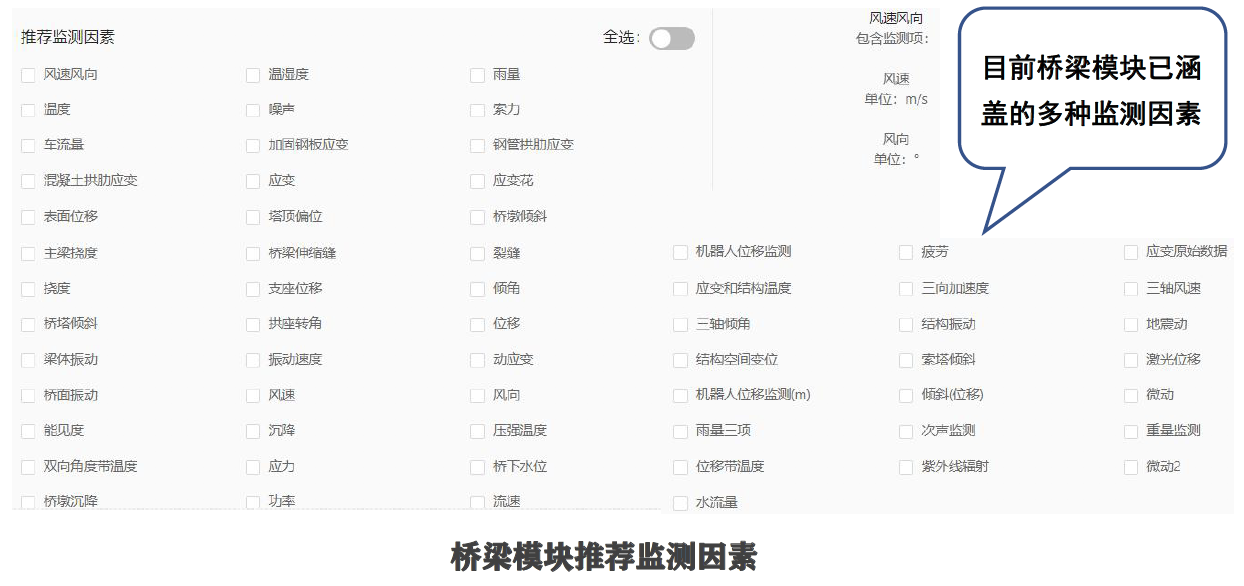

橋梁模塊推薦監測因素

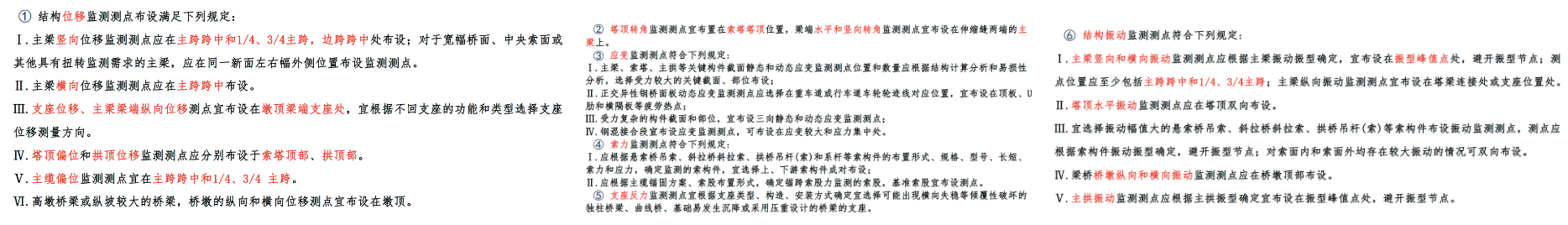

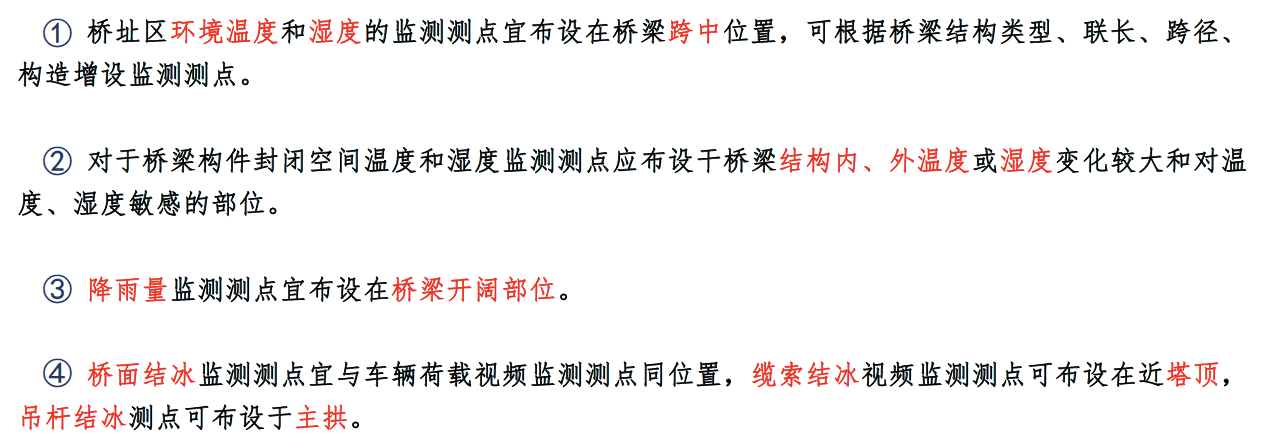

3.測點布設原則（詳細見《公路橋梁結構監測技術規范》（JT/T 1037- 2022）） 環境監測測點

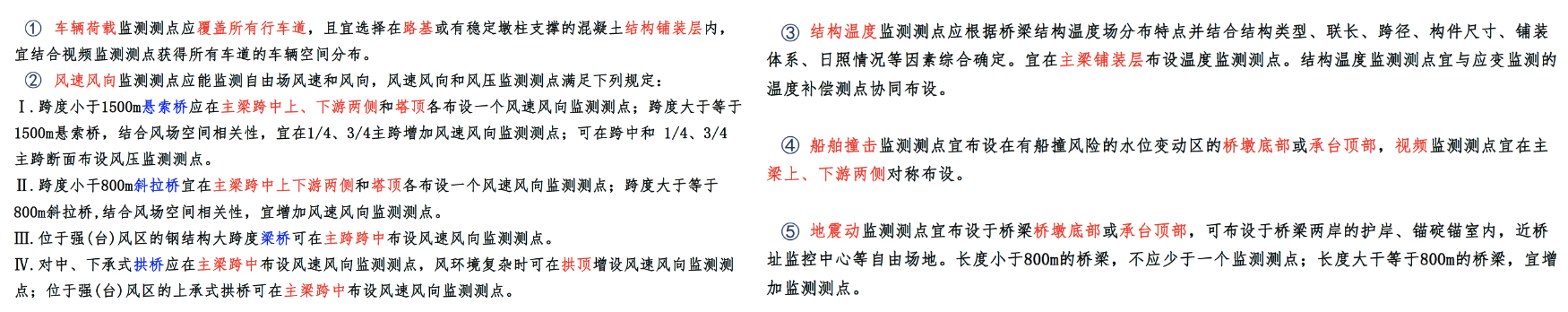

作用監測測點

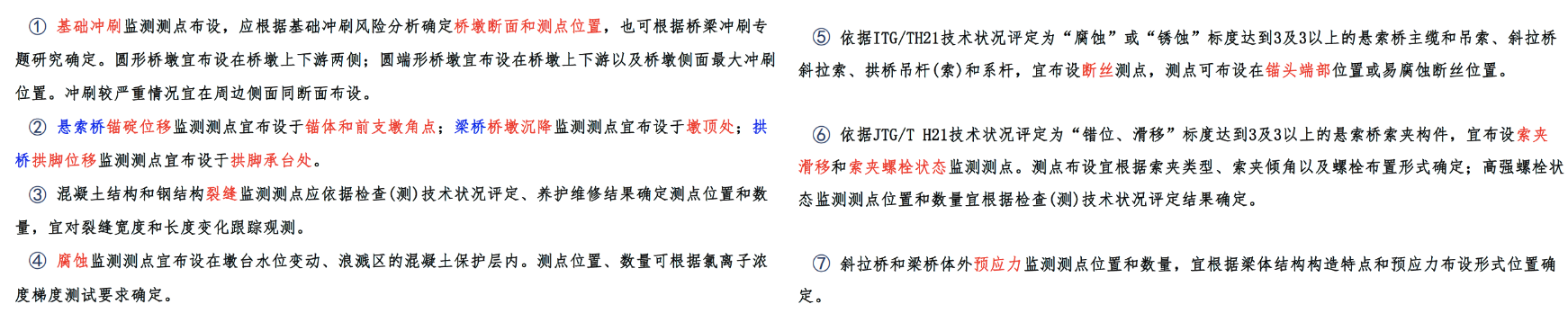

結構響應監測測點
結構變化監測測點

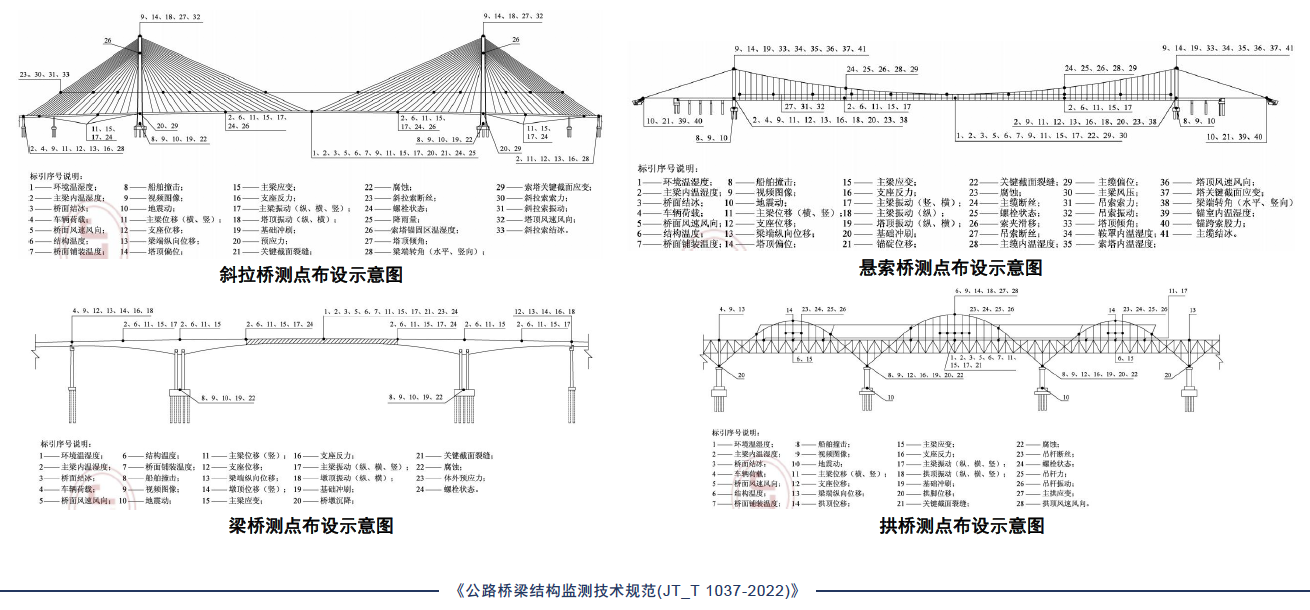

測點布設示意圖

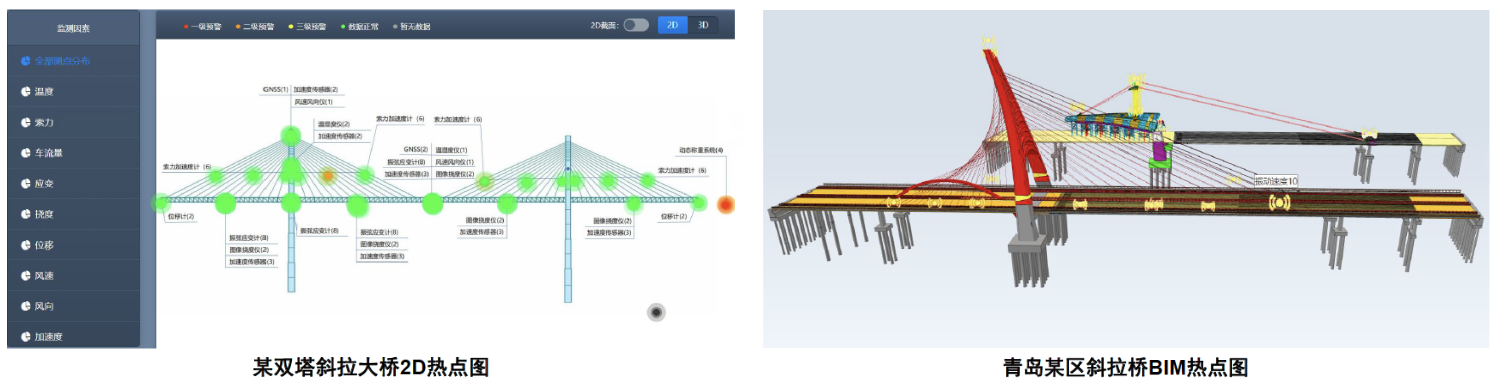

四、案例示范 熱點配置

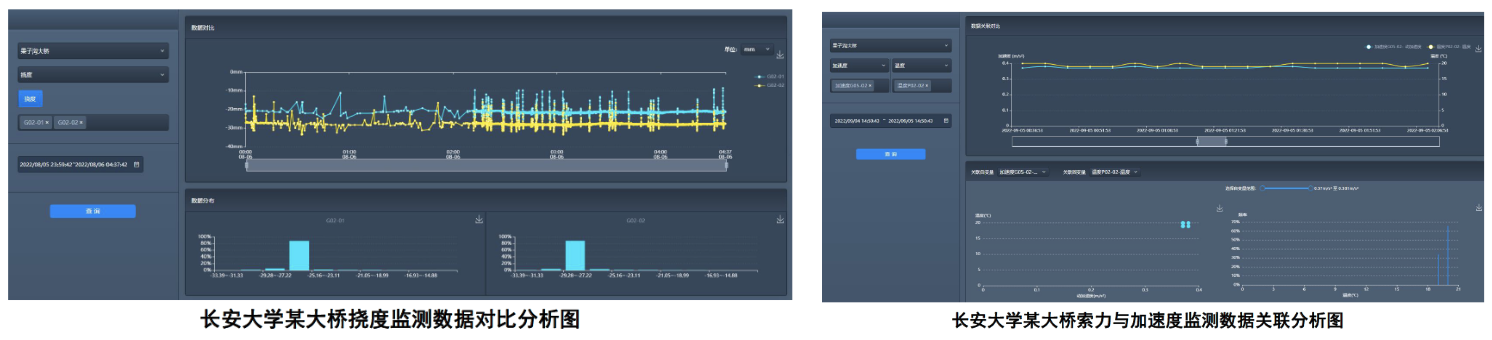

數據分析

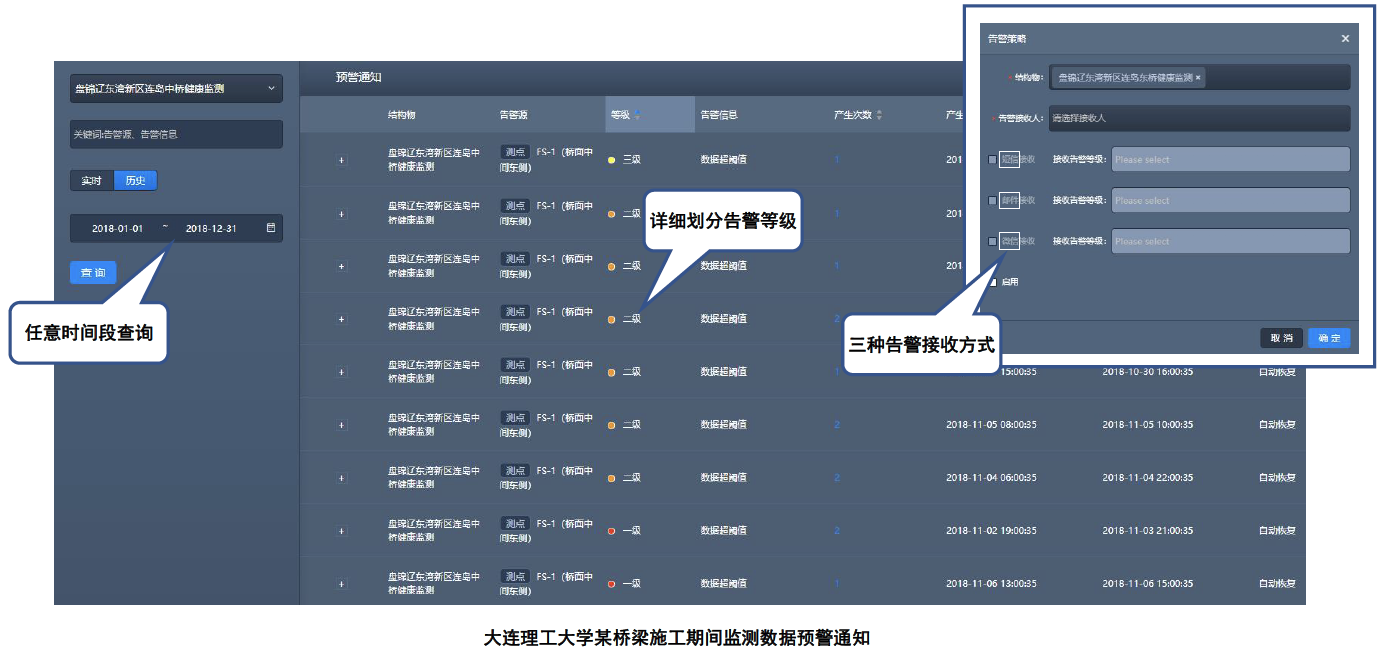

實時預警

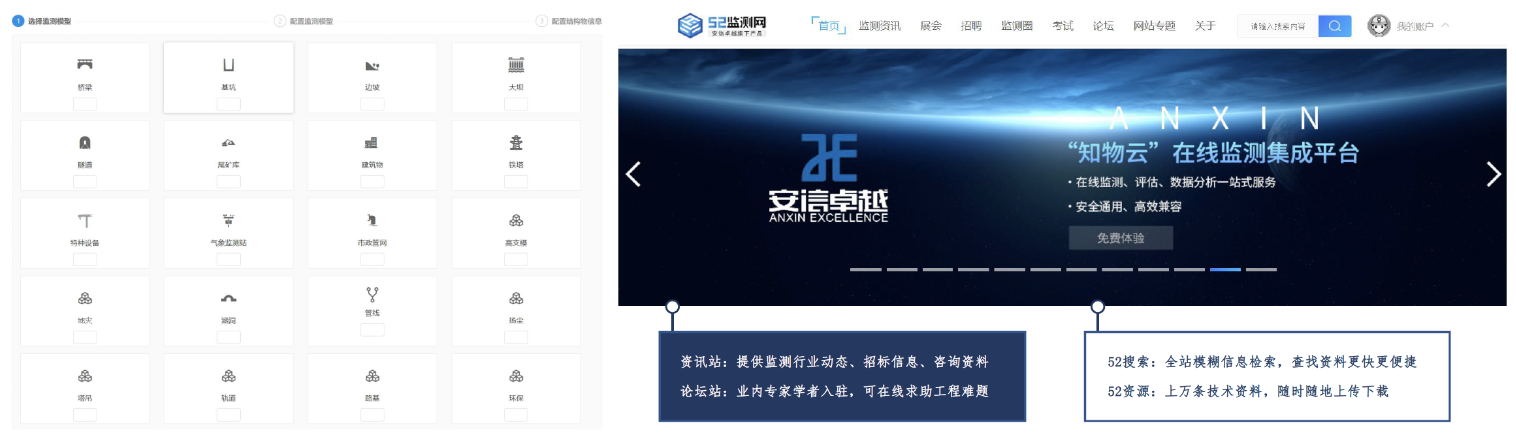

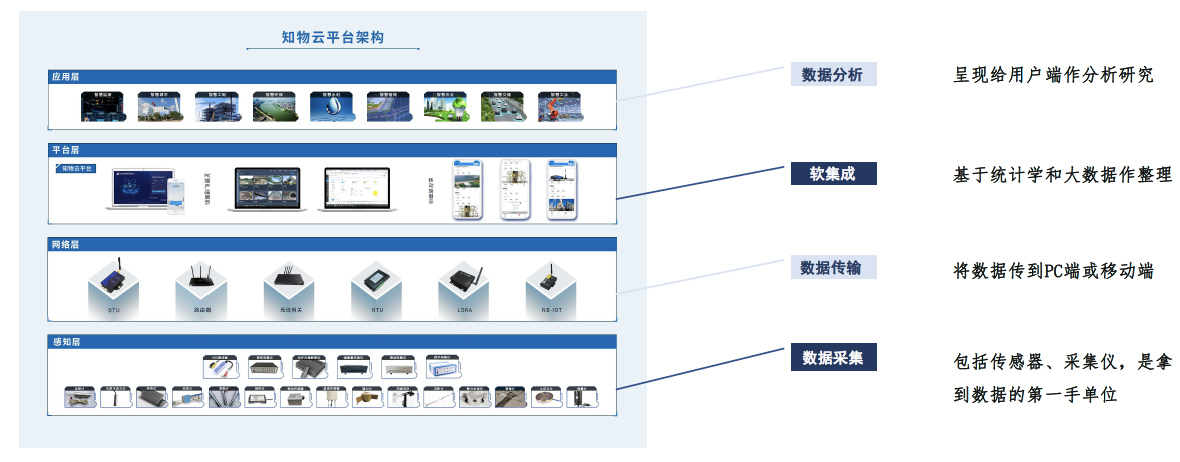

北京安信卓越信息科技有限公司旗下產品 ? 知物云：結構監測集成平臺，在線項目超過3600個，目前已開發了20種結構物的模塊可供使用。 ? 52監測網：以普及自動化監測技術、推動自動化監測行業發展為己任，累計注冊會員達14000+。
《橋梁自動化監測實施要點》 北京安信卓越信息科技有限公司 |
