【52監測網】第121期 城市核心區明挖隧道關鍵技術
 52監測網專家報告分享-第121期 《城市核心區明挖隧道關鍵技術》 上海市城市建設設計研究總院（集團）有限公司 陳鼐基 隧道與橋梁設計研究院 目錄 城市核心區明挖隧道面臨的挑戰 近距離多次穿越軌道交通線路關鍵技術 老舊重大市政管道保護技術 城市狹窄空間明挖隧道關鍵技術 內容介紹 一、城市核心區明挖隧道面臨的挑戰

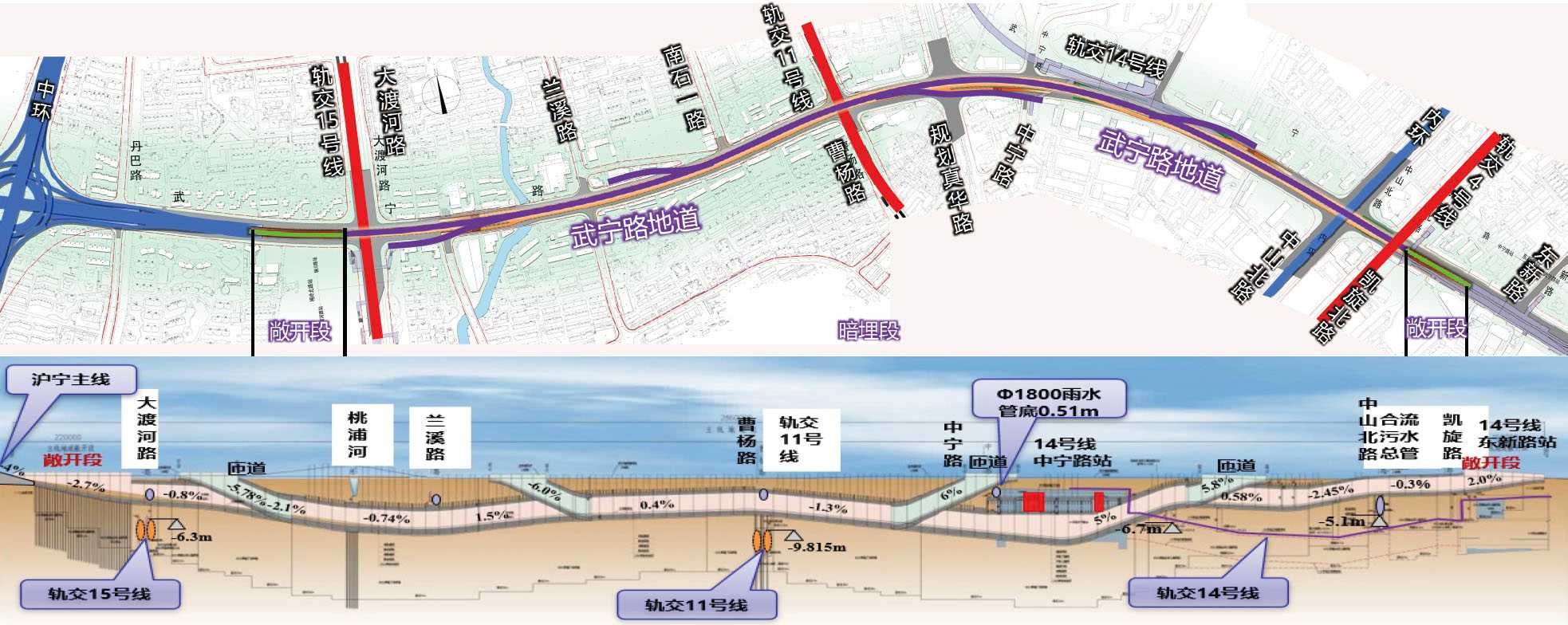

?? 對于特大城市，城市地上、地下空間是一種稀缺的城市資源。 ?? 城市核心區高強度、長時間開發（空間占用：在城市內穿針引線；時間占用：工程開發周期被壓縮，與時間賽跑） ?? 地道概況——3公里長明挖地道 ?多次穿越地鐵：3km內穿越4條軌交線，2條在建，2條既有 ?空間狹窄：實施寬度小，可用道路寬度43m，基坑寬度接近30m ?沿線布設有各類重大市政管線

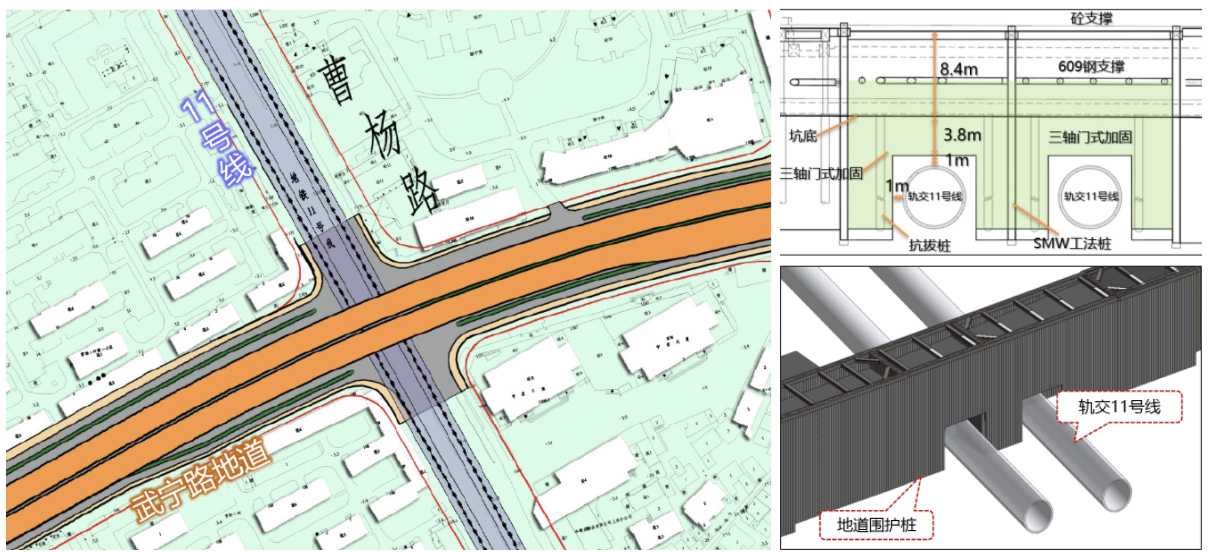

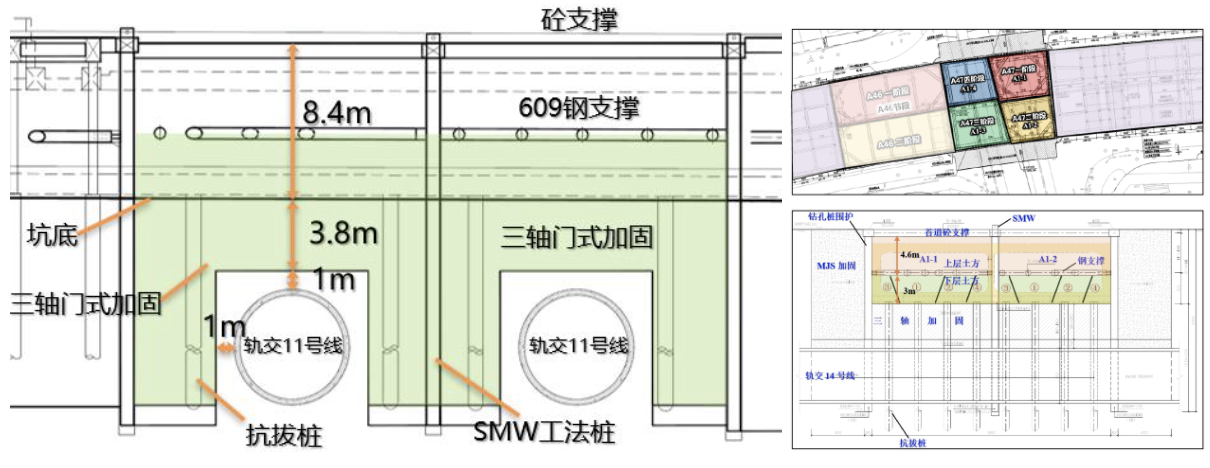

二、近距離多次穿越軌道交通線路關鍵技術 ?? 地理位置：地道在曹楊路路口上跨穿越軌交11號線 ?? 相對關系：地道基坑寬度為27米，基坑深8.4m，與地鐵區間結構凈距為4.87m，卸荷比0.63

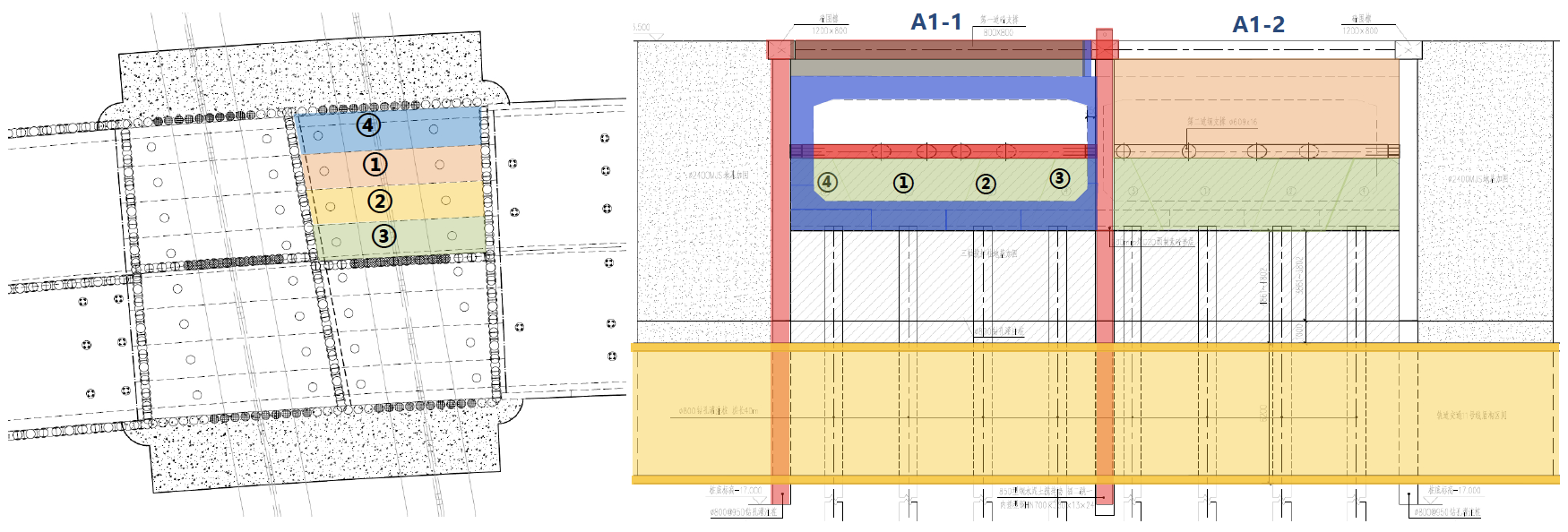

?? 五大保護措施 大坑分小坑：結合交通組織分四小塊實施 門式加固：三軸攪拌樁加固，與地鐵凈距1m 單坑抽條開挖：二道支撐下抽條寬度3~4m 抗拔樁抗浮：3m凈距，提供抗浮力 底板分層澆筑：分層澆筑，保證底板整體性

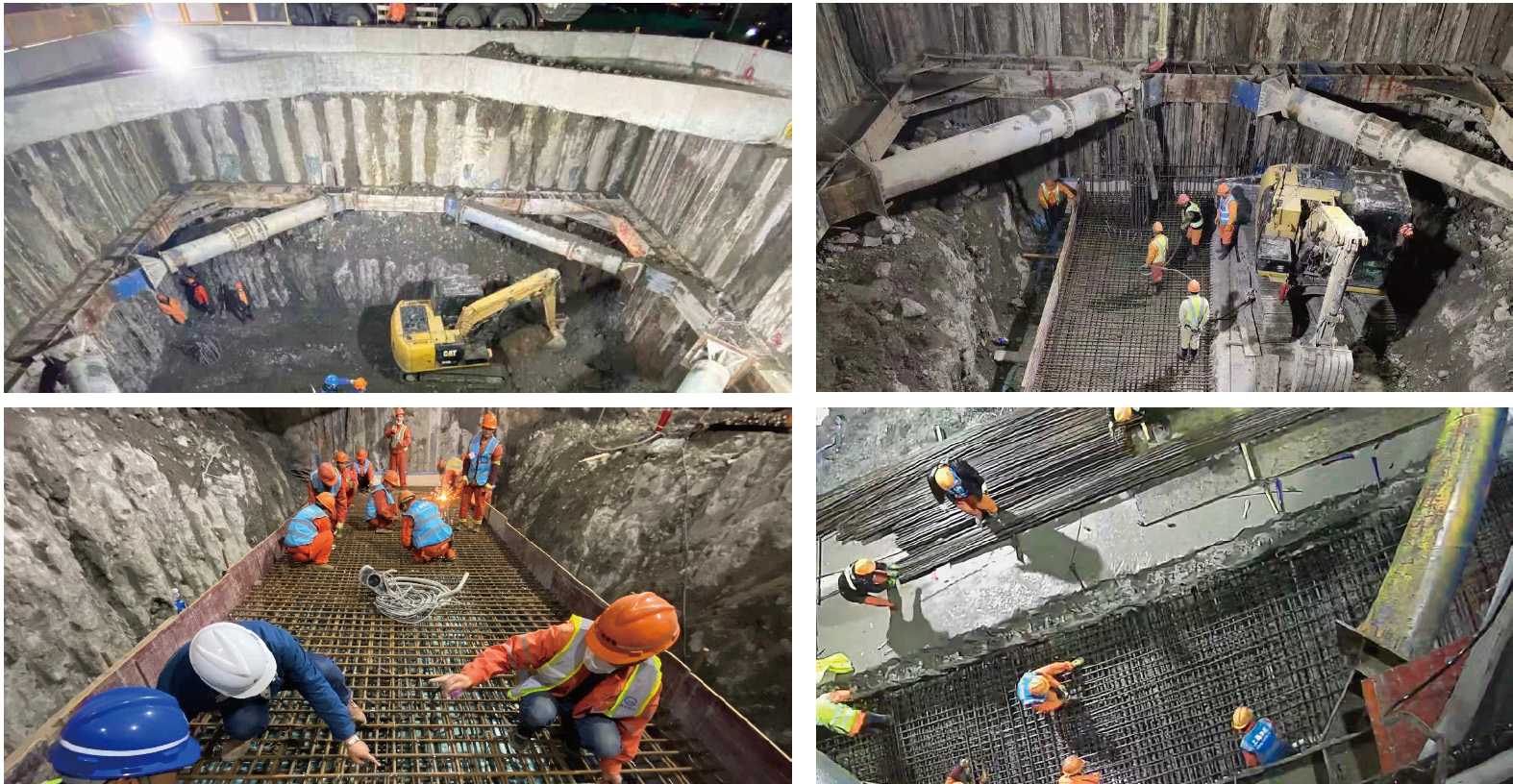

?? 單條利用1個地鐵運營停止期間施工 ?? 開挖后制作底板，與2根抗拔樁形成門式結構 ?? 單條土方開挖至700mm厚底板澆筑完成，需在11小時內完成，控制完成時間：7小時內

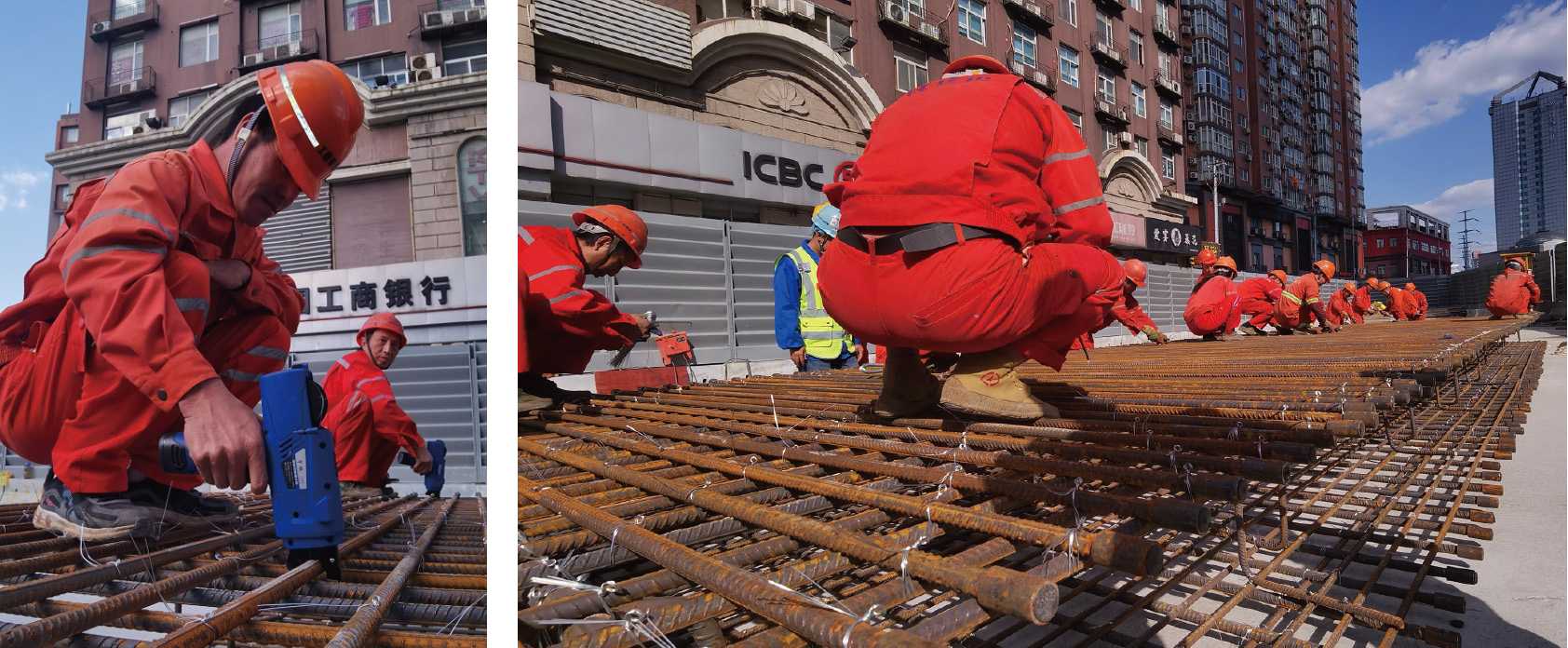

?? 在施工廠區內對抽條底板進行了鋼筋綁扎演練。鋼筋綁扎由12：30開始，至13：45完成。按此速度預估，在坑內施工時預計最快3小時完成綁扎及封模。

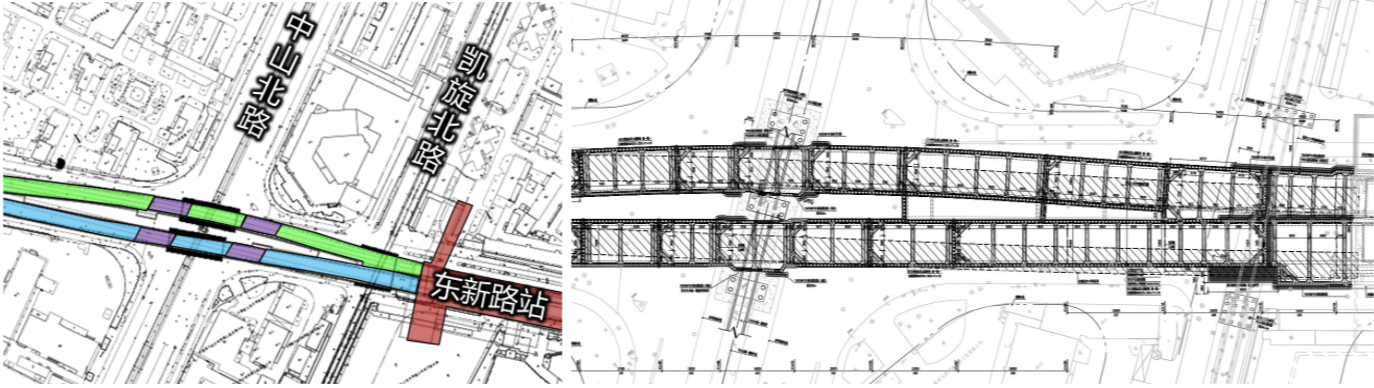

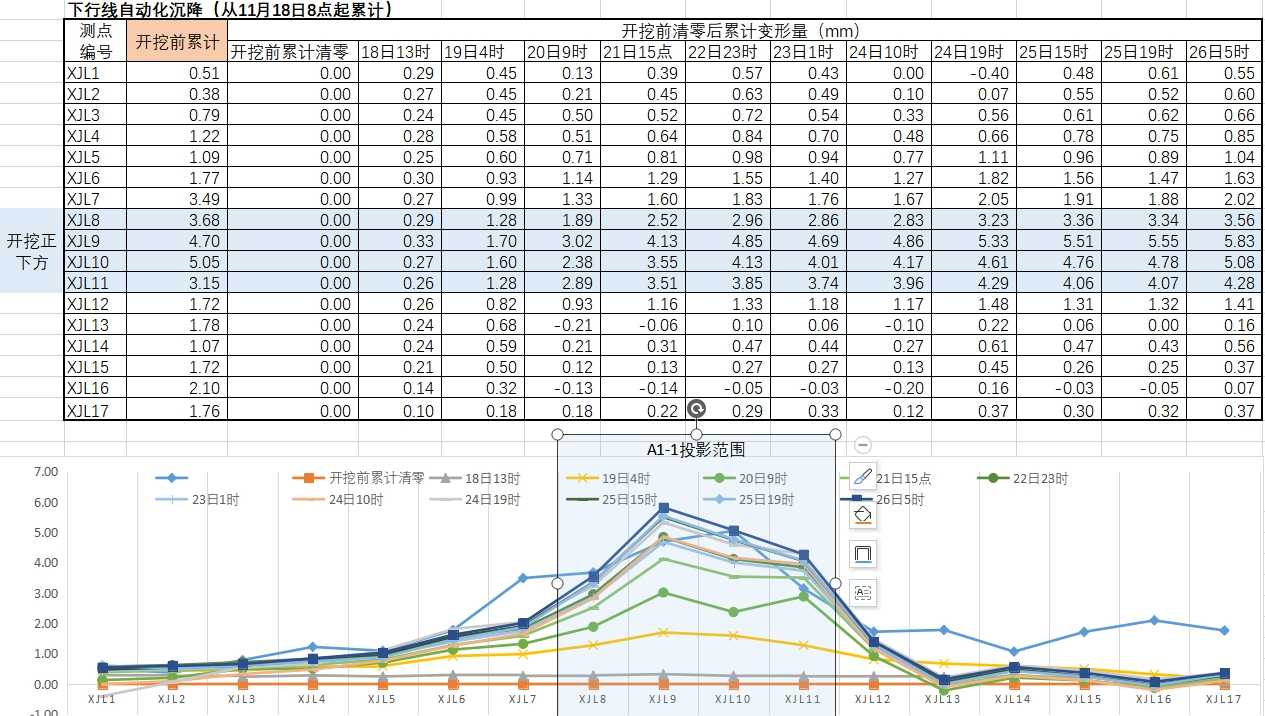

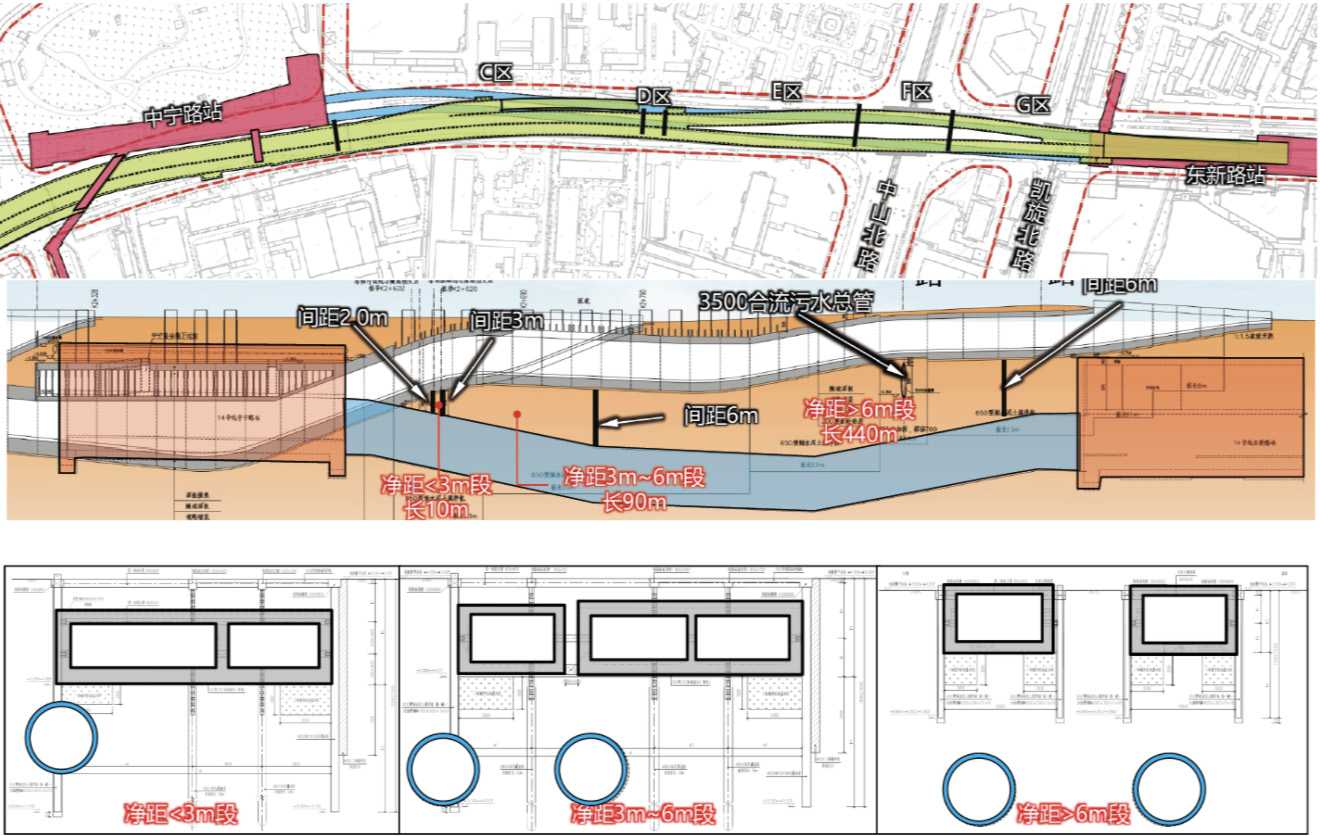

（自動化監測數據顯示，完成70cm底板后最大變形為上抬5.83mm，根據人工測量數據，完成后至今上抬為3.8mm。） ?? 地道從中寧路站旁穿越，車站出入口與地道共建 ?? 地道與地鐵區間存在交織關系，地鐵區間長度620m ?? 地道位于14號線東新路站上方，兩者結構脫開 ?? 隧道與地道豎向間距2m~10m

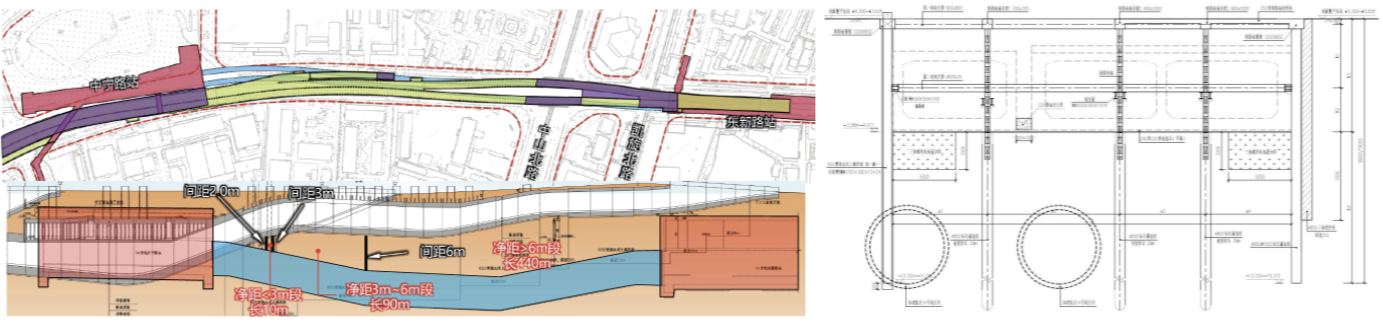

?? 設計原則 ?地道與地鐵區間存在交織關系，地鐵區間長度620m，地道盡可能先實施 ?地道先施工區段圍護原則上采用SMW工法，施工完成后拔出型鋼 ?鉆孔樁原則上距離地鐵區間凈距>2m ?工法樁進入地鐵區間范圍內時，攪拌樁需插入至盾構底 ?紫色區域為地鐵盾構完成后地道實施區域，但盡可能在14號線運營前完成
?? 地道后實施區域設計原則 ?地鐵與地道結構凈距5.5m~9.8m ?后實施段地道基坑原則上采用650SMW工法樁，基坑坑底采用滿堂加固 ?內環高架下方施工凈空受限，圍護采用600鉆孔樁，平面樁位盡可能避讓軌交14號線區間

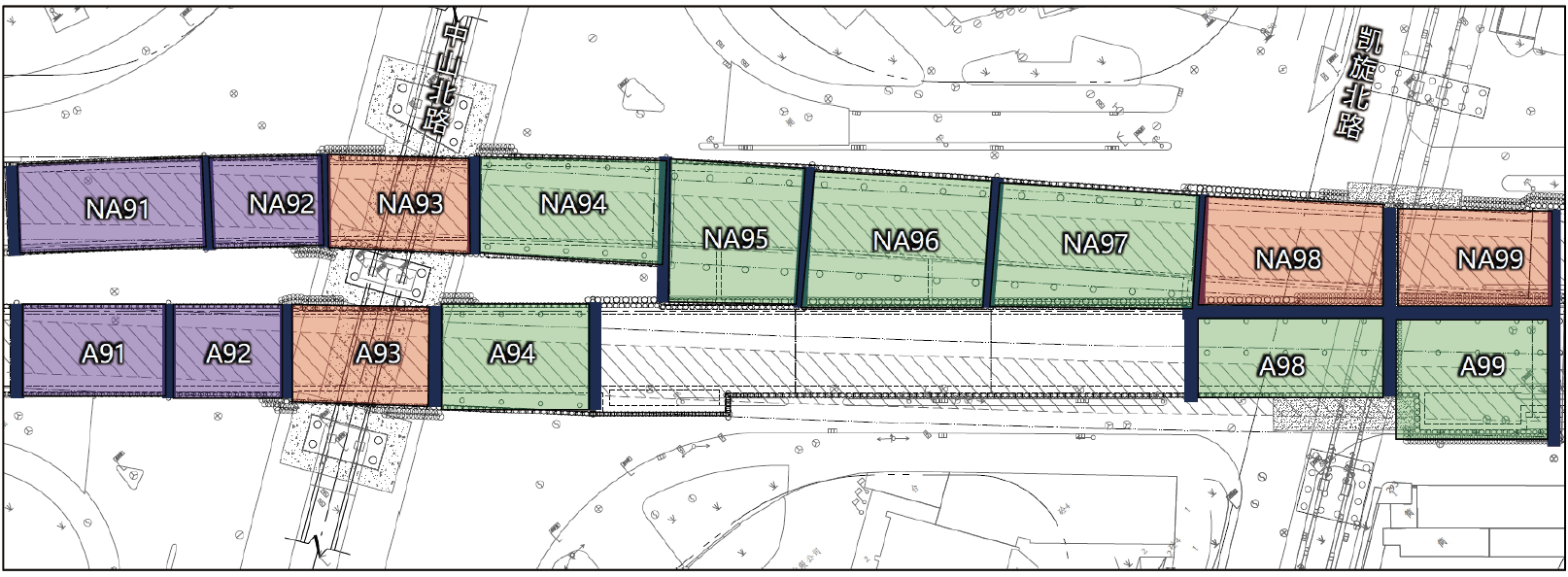

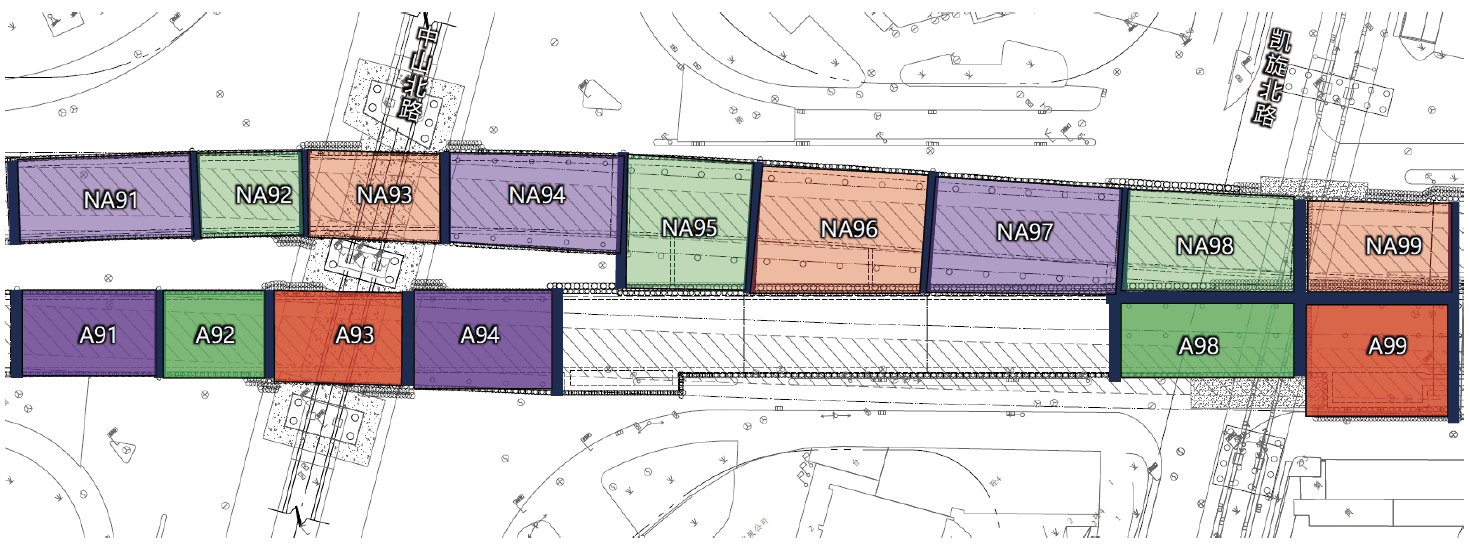

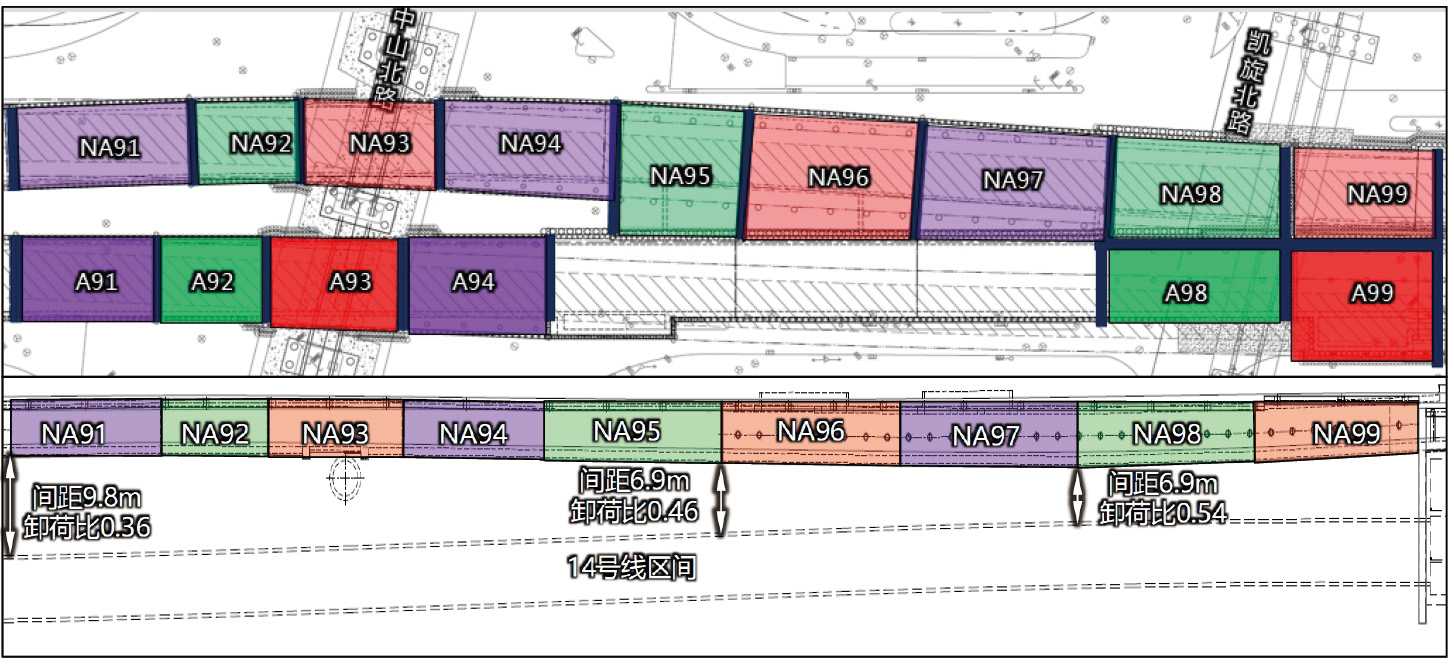

?? 地道后實施區域總圖 ?地道后實施段總長約200m，主要為地道北線 ?地道標準段基坑寬度為10.8m，含附屬用房處基坑加寬 ?地道后做區域共設置10到封頭墻，將地道劃分成15個小基坑實施

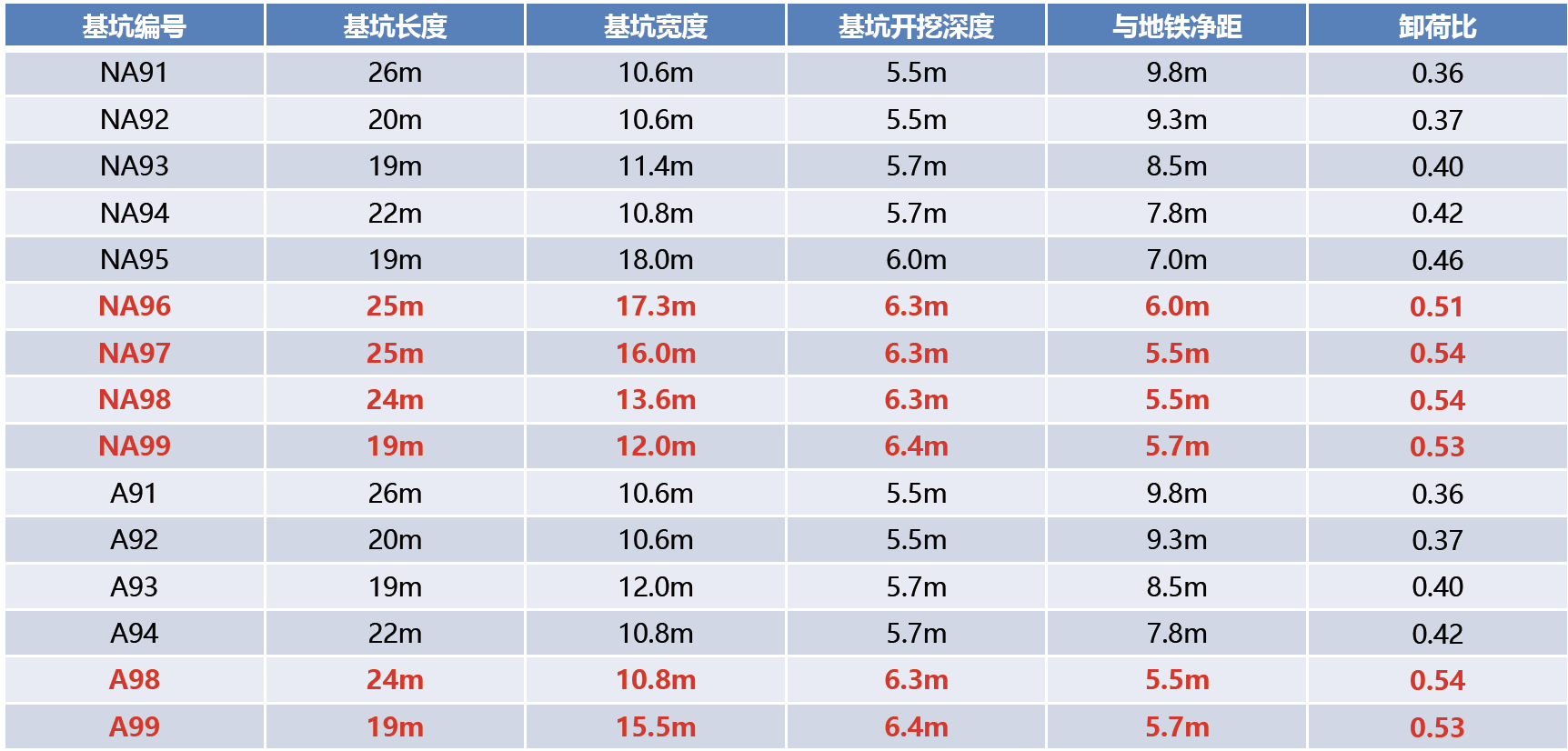

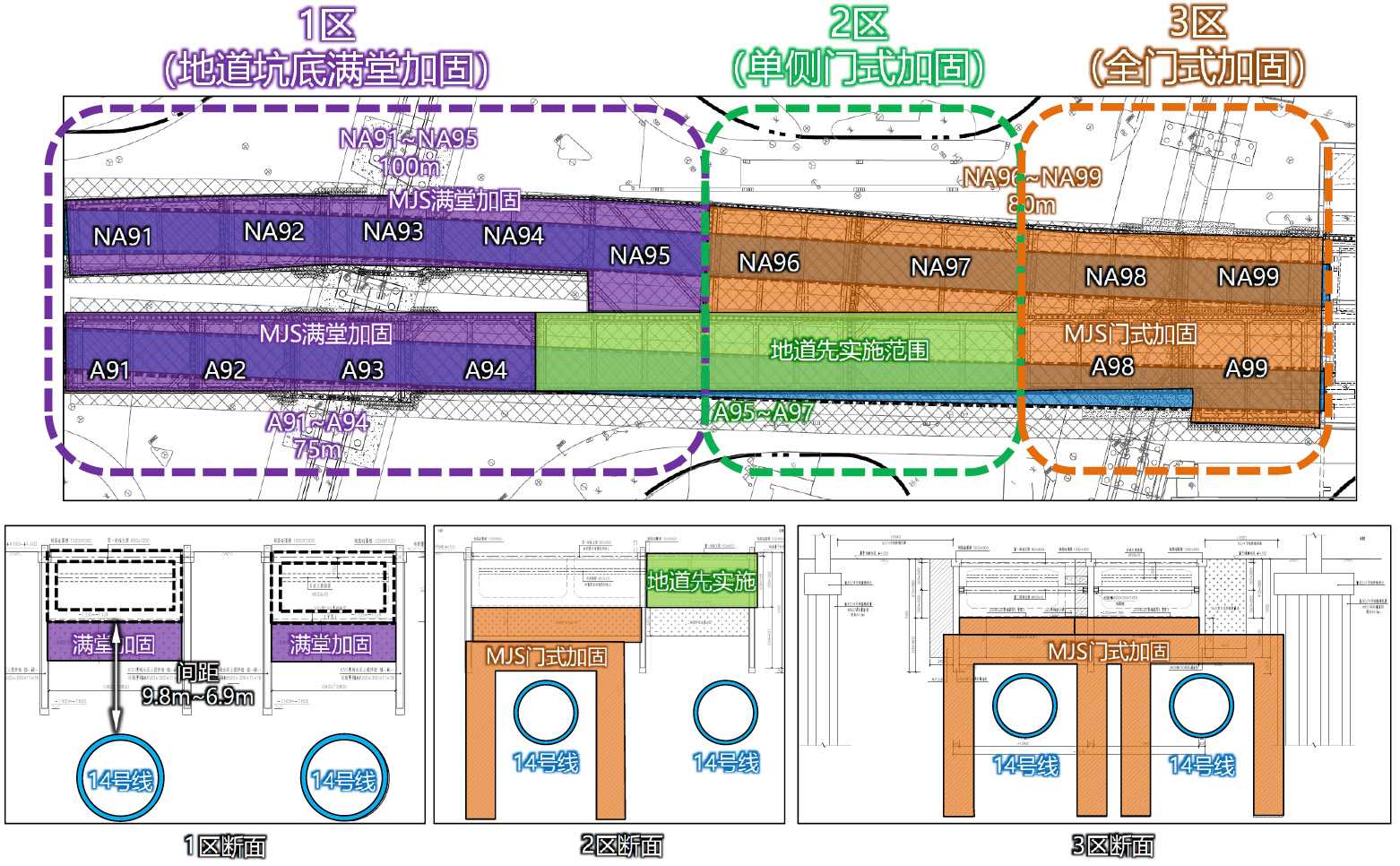

?? 地道對地鐵保護措施——地基加固 ?地道后實施范圍長達200m，基坑卸荷比在0.36~0.54之間 ?參考北橫通道與東西通道的建設經驗，建議基坑卸荷比小于0.5區域地道采用坑內MJS樁滿堂加固實施；卸荷比0.5~0.54區域采用MJS門式加固，門式加固深度深入隧道底以下6m。 ?根據加固方案，工程建安費增加約5500萬
?? 地道對地鐵保護措施——設置控沉樁 ?為進一步控制地道基坑開挖引起的地鐵隧道上浮以及遠期地道沉降，地道后做段底板以下設置控沉樁 ?對于基坑卸荷比大于0.4、地道與地鐵間距小于9m的區域（綠色），地道底板設置控沉樁 ?對于基坑卸荷比小于0.4、地道與地鐵間距大于9m的區域（紫色），地道底板不設置控沉樁 ?對于圍護結構采用鉆孔樁的區域（紅色），局部圍護樁加深作為控沉樁 ?控沉樁原則上與地鐵凈距>1.5m ?單個基坑縱向按5m寬度抽條開挖，單條基坑開挖至

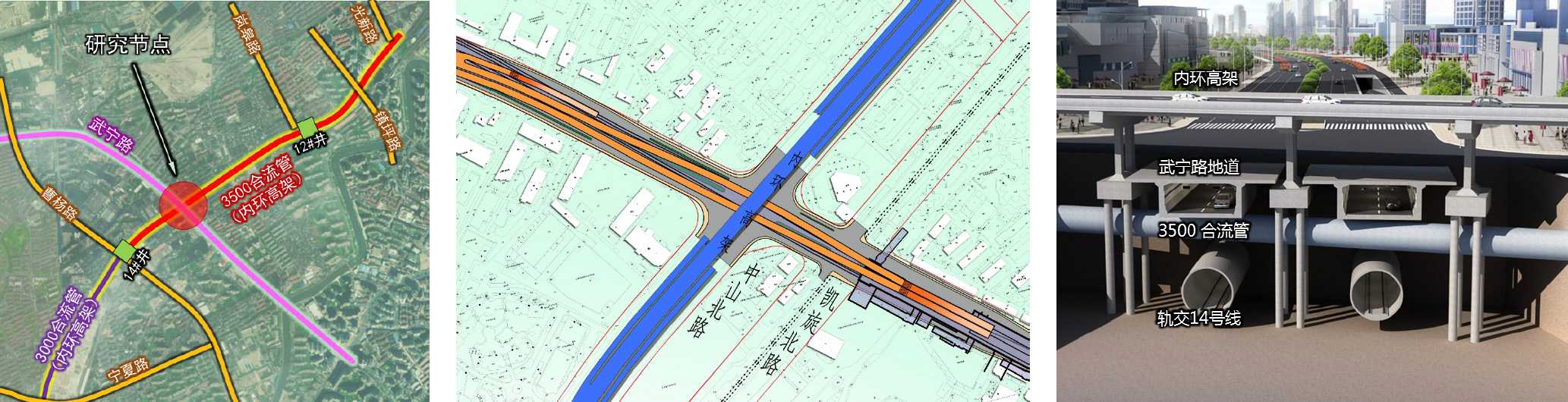

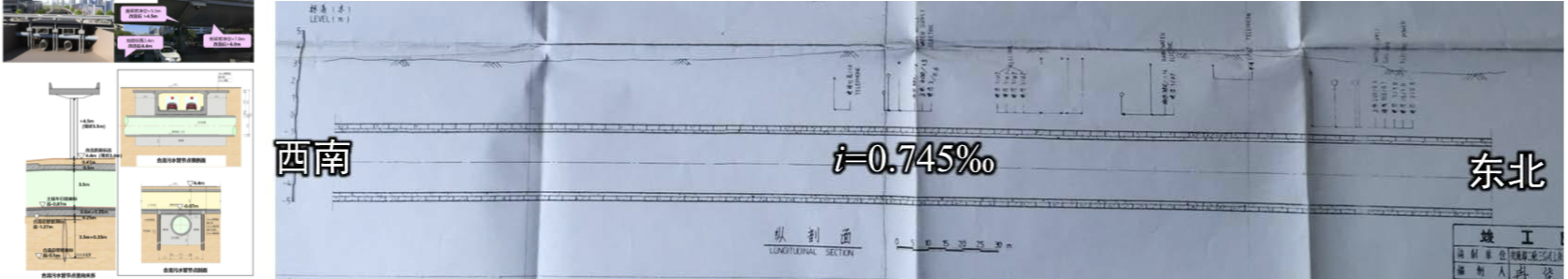

三、老舊重大市政管道保護關鍵技術 ?? 節點地理位置：武寧路中山北路口，內環高架下 ?? 穿越管道：合流污水治理一期工程Φ3500污水總管，“零距離” 穿越 ?? 總管概況 ?市區西北片區總管，日均輸送污水量為86.1萬m3/d ?目前運行工況尚可，管內混凝土氧化及脫落情況
?? 節點設計方案 零距離：管道與地道豎向凈距不足0.5m 路面抬高：地面標高由現狀的3.4m抬升至4.4m 設置樁基：在合流管兩側施工?600鉆孔灌注樁（作為樁基，地道底板至于樁基承臺上，避免結構自重及車輛荷載等直接作用于合流管上） ?? 水務部門要求增加耐久性，但不能斷水處理

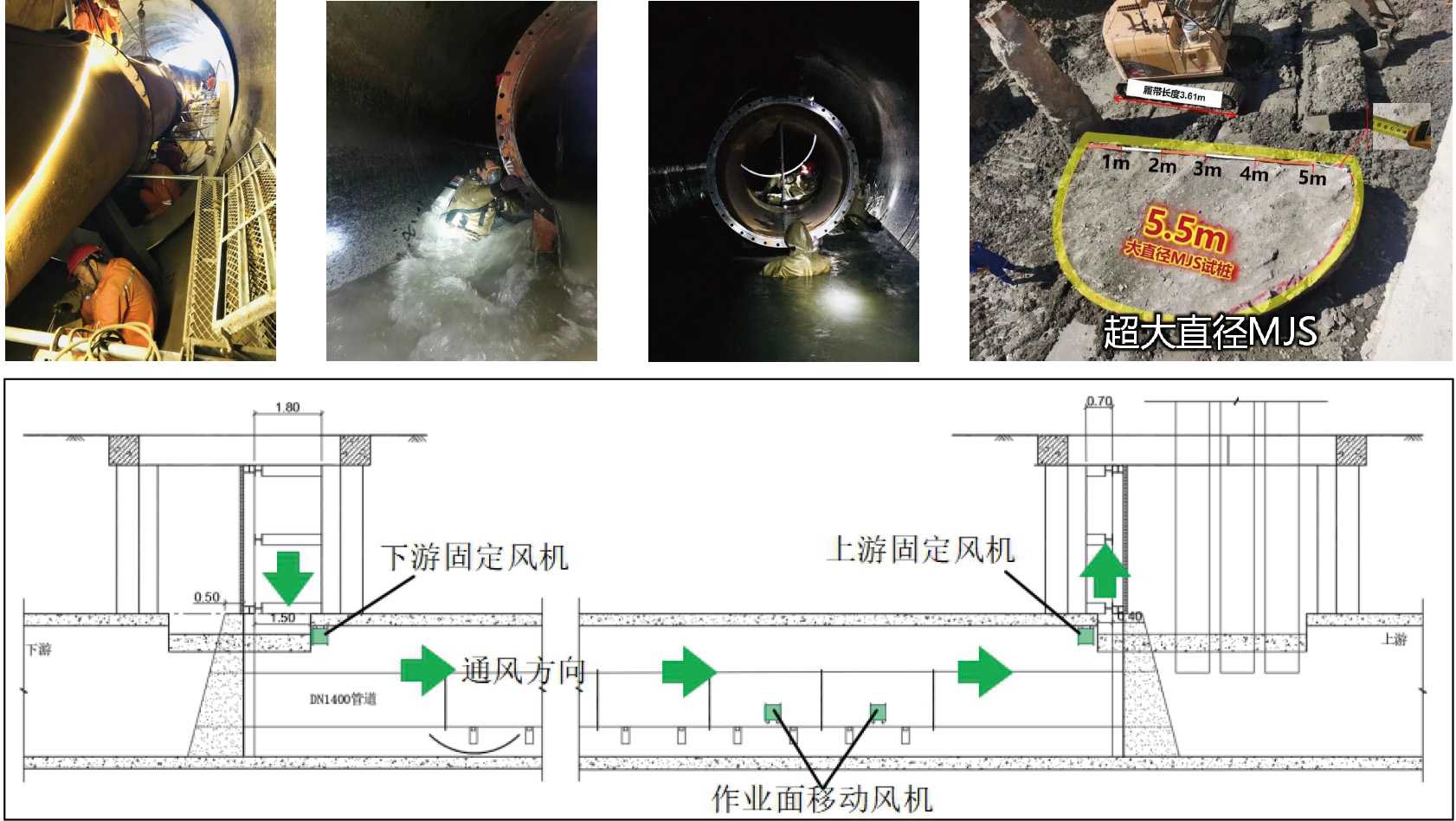

?? 保護措施：內部鋼內襯+外包MJS ?? 實施方案：管內臨排+管外臨泵組合 ?? 不利條件：汛期施工，場地狹小 ?? 協調量大：需協同上游、下游30個泵站聯動配合

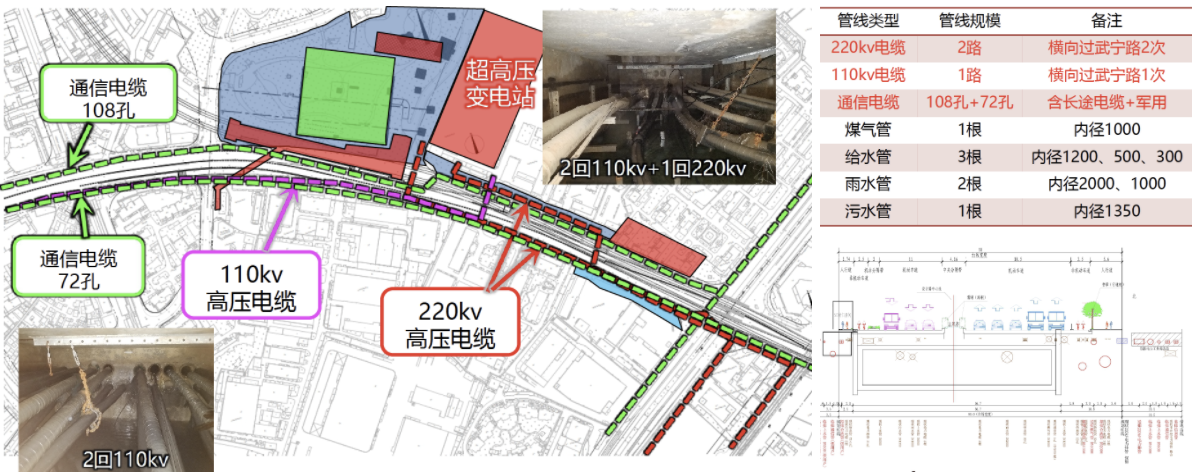

四、城市狹窄空間明挖隧道關鍵技術 ?? 管線搬遷投資高（市區主干路網內管線密布，管線搬遷費用占近一半工程總投資） ?? 管線搬遷時間長（等級越高的管道，搬遷周期越不可控，有時將制約工程順利推進）

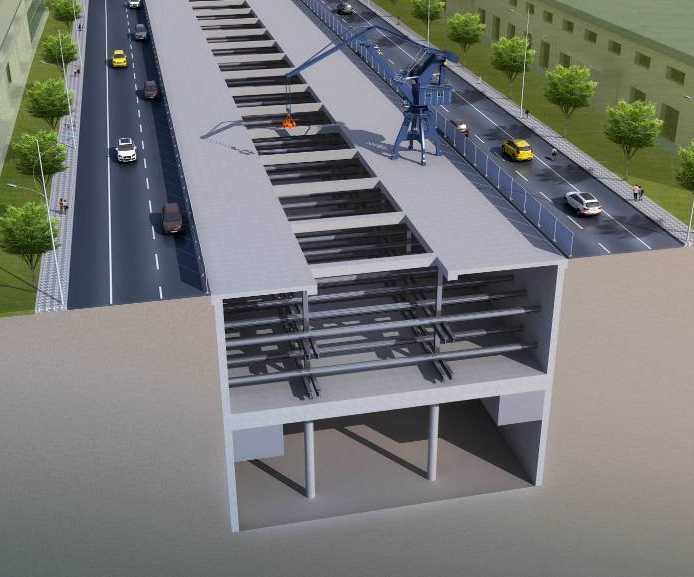

?? 與時間賽跑——各種工藝齊上陣 ?全逆作——頂板逆作，將管線搬遷至頂板上方，工程工期與管線搬遷周期結合 ?半逆作——為交通翻交和管線搬遷騰出空間，利用頂板上方空間，解決管線管位不足的問題 ?蓋挖+管線橋——解決路口管線多次翻交問題 ?? 通過多種技術措施運用，可將管線搬遷周期縮短20%~40%，費用降低近50%
?? 免共振錘+鋼管樁 ?采用施工快、無需泥漿護壁的預制鋼管樁 ?樁接頭鎖口可采用C型扣或小鎖扣，控制樁間滲漏水 ?可多根樁同時實施，接口焊接，大幅提升功效 ?單根樁的實施時間控制在30分鐘內 ?可實現夜間施工，白天開放交通 ?若結合鋼蓋板+蓋挖施工，可極大減小對地面交通影響 ?? 明挖隧道全預制拼裝工藝 意義：加快內部結構施工進度，提高現場機械化程度 分塊：多塊分幅錯縫拼裝，保證結構整體性 防水：縱向預應力張拉+橡膠密封墊，保證止水性能 接頭：接頭斜螺栓+凹凸榫，增加接頭剛度 ?? 裝配整體式預制拼裝工藝 ?以疊合板預制構件為載體，減少現場鋼筋作業量 ?以現澆混凝土為依托，增加結構整體性和防水性能 ?適用于各種明挖隧道，對隧道線形、空間要求低
注：本文僅供個人研學交流，版權歸原作者所有 |
